IoT DevKit - LoRaWAN

Quantidade:
Formas de pagamento:
  • Pague em até 12x no cartão
  • Pague através do PayPal
  • Pague por Boleto Bancário
  • Pague por PIX

Produtos Relacionados


Atenção: a plataforma ProIoT recomendada para a conectividade LoRaWAN com o IoT DevKit será descontinuada em janeiro de 2023. Antes de adquirir o produto, verifique que ele é compatível com a rede LoRaWAN que você deseja usar. Como alternativa, o transceptor do conjunto pode ser usado como LoRa ponto a ponto (P2P).

Conheça o IoT DevKit - LoRaWAN, o kit de desenvolvimento que faltava para você entrar no mundo da Internet das Coisas, ou IoT. Este kit foi pensado para quem quer conhecer mais sobre IoT, fazer um teste de conceito ou mesmo uma prototipagem rápida, validando uma ideia. Ele traz diversos sensores e alguns padrões de conectividade, sendo possível a integração com outros periféricos de forma prática.

O kit conta com um sensor de temperatura e umidade do ar DHT11, um acelerômetro de três eixos MMA8452 e um sensor de luminosidade LDR. Além disso, possui um botão que pode ser usado para diversos propósitos e um LED indicativo, que é muito útil para uma rápida sinalização. Para a parte de conectividade, o kit possui um módulo ESP32, que conta com Wi-Fi e Bluetooth 4.2, além do módulo LoRaWAN Bee V2 para comunicação via rede LoRaWAN.



Com este conjunto de sensores e conectividade, você conseguirá fazer uma infinidade de projetos conectados à internet. Construa detectores de movimento utilizando a função de detecção de movimento integrada do acelerômetro; construa um dispositivo que monitore a luminosidade de um ambiente para ver se uma luz foi esquecida acesa; faça um controle de temperatura e umidade e muito mais!

Para facilitar o uso deste kit, a RoboCore disponibilia uma série de tutoriais específicos para ele. Com estes tutoriais, você conseguirá fazer os projetos propostos e qualquer outro que puder imaginar. Caso seu interesse maior seja pela comunicação LoRaWAN utilizando a rede da ATC, não deixe de verificar a cobertura na sua região através do mapa abaixo:

Mapa de Cobertura da Rede ATC LoRaWAN
Fonte: IoT Labs

Veja na imagem abaixo a pinagem de cada um dos sensores e periféricos inclusos na placa:


Itens Inclusos
  • Este Kit Contém:
  • 1Placa Base IoT DevKit V1.0
  • 1Placa ESP32 - WiFi & Bluetooth

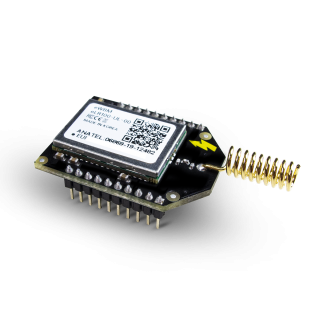

  • 1Módulo LoRaWAN Bee V2 Helix Antenna
  • 1Cabo USB A x Micro B

Sempre lembrando que a rede LoRaWAN é otimizada para uso outdoor. Para acessar a série de tutoriais exclusiva do IoT DevKit, clique no botão abaixo.

ACESSE OS TUTORIAIS DO IOT DEVKIT

Documentação e Especificações
Esquema elétrico
Datasheet (acelerômetro MMA8452Q)
Datasheet (Sensor DHT11)
Datasheet (Sensor LDR)
Biblioteca (acelerômetro MMA8452Q)
Biblioteca (módulo LoRaWAN Bee V2)

Processador Principal: Xtensa® Dual-Core 32-bit LX6 (ESP32)
Memória: 4MB Flash + 520KB RAM + 448KB ROM
Conectividade: Wi-Fi 802.11 b/g/n (AP + STA) + Bluetooth 4.2 + LoRaWAN
Sensores: Temperatura + Umidade do Ar + Acelerômetro + Luminosidade
Atuação e Indicação: Botão + LED
GPIOs para Periféricos: UART + SPI + I²C + PWM + ADC + DAC
Programação: Via conector Micro USB (ESP32) - Compatível com Arduino IDE
Alimentação: Via USB (computador ou power bank) + Pinos VIN (de 7V a 12V)
Dimensões do DevKit: 82 x 53 x 20 mm



Para fazer comentários é necessário estar logado. Efetuar login.

Você ainda nao é cadastrado? Cadastre-se agora!


darcioranauro262
date Enviado 2023-09-24 06:44:30
Olá! Pretendo comprar o Kit e conectar com a rede AWS, Amazon. Gostaria de saber se há algum tipo de incompatibilidade? Ou se vocês indicam uma rede mais apropriada. Obrigado!

luan.ferreira
date Enviado 2023-09-25 08:23:01
darcioranauro262
Olá! Infelizmente nunca testamos a conexão do dispositivo a essa rede. No entanto, se ela estiver de acordo com as características do dispositivo, você não deve ter problemas para essa conexão. Vale dizer que o ESP32 é o controlador da placa, e você pode se basear nesta informação para realizar a conexão com a rede (caso ela seja compatível com o ESP32).

pedral132003
date Enviado 2023-06-18 17:07:24
Boa tarde! Gostaria de saber se tem alguma previsão de chegada desse produto no estoque?

luan.ferreira
date Enviado 2023-06-19 10:44:27
pedral132003
Olá! Temos a previsão de que ainda este mês (junho de 2023) o Kit volte ao estoque. Se quiser, ative a opção "Notifique-me quando chegar”, para receber uma mensagem em seu e-mail, assim que o Kit estiver disponível para a compra.

daniellsamorim
date Enviado 2023-05-19 06:29:51
A rede lorawan para este kit foi descontinuada mas ouvi falar que ja existe uma nova rede... a tctec telecom... entao os modulos tem compatibilidade? Ou ainda continuam sem poder usar nenhuma rede? Qual a diferenca do modulo lora  v1 e do v2? Desde ja agradeco a atenção.

Francois
date Enviado 2023-05-19 14:30:02
daniellsamorim
Infelizmente nunca testamos a conexão do DevKit a essa rede, por isso não temos muitas informações sobre a compatibilidade. Mas, sendo uma rede LoRaWAN AU915, o LoRaWAN Bee tende a ser compatível (assim como com outras redes LoRaWAN). Talvez seja necessário configurar os canais de acordo com os parâmetros da rede TCTEC, mas isso pode ser feito por comando AT (exceto no caso do Shield LoRaWAN, pois o seu transceptor está fixo para os canais usados pela rede ATC).

Francois
date Enviado 2023-05-19 14:30:40
daniellsamorim
Quanto às versões do módulo Bee, a principal diferença está nos modelos de transceptores. Ambos são compatíveis com a região AU915, porém cada um tem a sua própria lista de comandos.

riedi
date Enviado 2023-02-23 16:00:02
Boa tarde, caso eu adquira vários  kits é possível a troca de mensagens entre eles  via lorawan criando uma rede de troca de mensagens estre os diversos dispositivos?

luan.ferreira
date Enviado 2023-02-24 08:03:41
riedi
Sim, é possível fazer os conjuntos se comunicarem entre si, e isso pode ser feito através da comunicação LoRa P2P. Infelizmente não temos um tutorial que mostre isso com esse Kit, porém há uma seção no set de comandos AT ( https://d229kd5ey79jzj.cloudfront.net/1239/SMART_LoRa_AT.Command_v1.1_en_v0.5.pdf ) que detalha um exemplo de P2P ("5.4. P2P COMMUNICATION").

compras316
date Enviado 2023-02-23 15:13:20
Boa tarde, tentando fazer alguns testes com o kit, percebi que ao iniciar o Wifi, o analogRead(pinoLDR) sempre retorna 0, se não iniciar o Wifi funciona de boa, teria algum motivo para isto acontecer e algum meio de contornar este problema?

luan.ferreira
date Enviado 2023-02-24 08:02:56
compras316
Olá! Isso ocorre, pois o ADC do pino conectado ao LED do Kit é desabilitado quando o transceptor Wi-Fi do ESP32 é habilitado. Porém é possível contornar este problema acessando os registradores do ADC, como mostramos nos tutoriais do Kit ( https://www.robocore.net/tutoriais/iot-devkit-central-monitoramento-mqtt ).

erisson.siqueira
date Enviado 2022-03-28 09:29:28
Olá, Tenho interesse no kit, a plataforma PROIOT ainda está ativa? Existem outras plataformas semelhantes?

detoledo.victor
date Enviado 2022-03-28 09:35:04
erisson.siqueira
Sim, a plataforma esta ativa. Existem outras plataformas, como a TTN, porém nunca utilizamos ela e por isso não temos como garantir o seu funcionamento.

victor.rafael_castro
date Enviado 2022-03-03 12:20:31
Giovanni, muito obrigado pela atenção!
Segui as informações do link que enviou, mas não tive mudança nos meus resultados, o LDR continua enviando somente 0 para a serial, fiz o mesmo código sem a parte de wi-fi e funcionou normalmente.. Estou enviando o meu código por email (suporte@robocore.net) porque não cabe aqui (lembrando que não estou usando as partes referentes a MQTT e JSON pq no Arduino IOT CLoud pelo que entendi, ja vem tudo pronto.
Teria como me auxiliar?
Obrigado!


Giovanni5
date Enviado 2022-03-03 12:59:06
victor.rafael_castro
Recebemos o seu código por e-mail, e estamos analisando-o.

victor.rafael_castro
date Enviado 2022-03-03 00:39:12
Olá! Estou fazendo alguns testes usando o DevKit conectando-o com o Arduino IOT Cloud e estou tendo problemas em ler o LDR.
Simplesmente não consigo ler os valores deste sensor quando conecto o kit ao wi-fi.
Quando carrego o código com as configurações de rede usando a plataforma IOT Arduino e conecto a placa ao wifi, a leitura da minha variavel so fica em 0.

Neste link, fala que o pino 15 (ADC2) não funciona bem quando usamos wi-fi
https://randomnerdtutorials.com/esp32-adc-analog-read-arduino-ide/
logo, como posso ler o LDR na platadorma usando wi-fi?

Giovanni5
date Enviado 2022-03-03 08:04:54
victor.rafael_castro
Esta é um problema que temos conhecimento, e mostramos como realizar a leitura do ADC2 com o Wi-Fi habilitado através dos registradores da placa com a função <customARead()> utilizada no tutorial a seguir, https://www.robocore.net/tutoriais/iot-devkit-central-monitoramento-mqtt .

duplo_g
date Enviado 2021-09-18 19:28:15
Olá pessoal. Sou fão desse canal. Eu comprei o LorawanDevKit e fiz alguns testes que funcionaram bem. Agora eu estou com um problema, o meu DevEUI aparece 0000000000000000 (veja abaixo). Alguma dica do que está acontecendo??? :-(

(obs: O Application EUI e o Application Key eu substitui o final por XXXXX como vcs recomendaram)

Fiz tudo outra vez, desde o início, conforme o video mas continua aparecendo DevEUI 0000000000000000 ...

Podem me ajudar por favor?

Abcs, Casé

rst:0x1 (POWERON_RESET),boot:0x17 (SPI_FAST_FLASH_BOOT)

configsip: 0, SPIWP:0xee

clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_d

Giovanni5
date Enviado 2021-09-20 08:31:55
duplo_g
Normalmente o Device EUI do módulo é "zerado" quando ele é reiniciado para o padrão de fábrica, e você pode verificar essa possibilidade através do comando <AT+REGION>. Se o retorno deste comando for "6" é sinal que ele está na região coreana e realmente foi reiniciado para os padrões de fábrica. Basta voltá-lo para a região australiana (<AT+REGION 1>), que utiliza a mesma faixa de frequência que aqui no Brasil, recadastrar o Device EUI impresso na etiqueta do módulo (<AT+DEVEUI deveui>), que ele já deve voltar a funcionar corretamente.

duplo_g
date Enviado 2021-09-20 21:44:55
duplo_g
Desculpe, tem algum modelo ara eu fazer essa comunicação AT por este modulo atraves do ESP32. Isso ia encurtar o meu caminho. :-) Obrigado.

Giovanni5
date Enviado 2021-09-21 08:06:21
duplo_g
O código do tutorial de introdução a LoRaWAN do Kit (https://www.robocore.net/tutoriais/iot-devkit-introducao-lorawan#codigo), é voltado justamente para utilizar o ESP32 como interface para envio de comandos "AT" ao módulo.

chassizim
date Enviado 2021-06-15 13:59:10
Boa tarde. É possível configurar o IoT DevKit como Gateway de uma Rede LoraWan Privada na Plataforma PROIOT?

Giovanni5
date Enviado 2021-06-15 15:04:34
chassizim
Infelizmente não é possível configurar o IoT DevKit como um gateway LoRaWAN.
