Módulo LoRaWAN Bee V2 Chip Antenna

Produto Descontinuado

Esta página deve ser usada apenas como referência

Produtos Relacionados


Atenção: Este produto foi descontinuado. No lugar dele estamos fabricando o Módulo LoRaWAN Bee V2 Helix Antenna.
O novo módulo possui uma antena com maior ganho, aumentando a abrangência de atuação.
Clique no botão abaixo para conhecer o novo módulo!

CONHECER o Módulo LoRaWAN Bee V2 Helix Antenna

Atenção: a plataforma ProIoT recomendada para a conectividade LoRaWAN com o Módulo LoRaWAN Bee será descontinuada em janeiro de 2023. Antes de adquirir o produto, verifique que ele é compatível com a rede LoRaWAN que você deseja usar. Como alternativa, o transceptor pode ser usado como LoRa ponto a ponto (P2P).


Este é o Módulo LoRaWAN Bee V2 Chip Antenna, a forma mais simples de você enviar dados para uma rede LoRa / LoRaWAN. Ele permite comunicação P2P via modulação LoRa, como também permite a comunicação com redes LoRaWAN públicas e privadas.

Este módulo é baseado no transceptor SMW-SX1276M0 da SMART Modular, um transceptor homologado junto à ANATEL. Para facilitar o seu uso, ele foi colocado em uma placa no padrão Bee, que é comum para módulos de rádio frequência. Além disso, o LoRaWAN Bee possui uma antena do tipo chip para minimizar o espaço necessário e deixar o seu projeto compacto. Este módulo é ideal para uso em ambiente externo. Certifique-se que o local onde você vai utilizá-lo possui cobertura de rede LoRaWAN antes de adquirí-lo.

Este módulo opera na frequência de 915 MHz e vai gravado com o firmware adequado para funcionar com os gateways existentes no Brasil. Por possuir interface UART, permite fácil comunicação com placas microcontroladas.

Para saber mais sobre o transceptor SMW-SX1276M0, recomendamos a leitura da documentação disponível.

Veja abaixo as aplicações típicas para o módulo LoRaWAN
  • Leitura automatizada para medições
  • Automação residencial e predial
  • Sistemas de segurança e alarmes sem fio
  • Monitoramento e controle industrial
  • Projetos M2M (machine to machine)
  • Projetos de IoT (Internet das Coisas)

Devido à taxa de comunicação do módulo ser de 115200bps, aconselhamos o uso desse módulo com placas que possam nativamente se comunicar com essa taxa, como BlackBoard Mega 2560 R3, Arduino Mega 2560 R3, ESP32 e NodeMCU ESP8266. Também é possível usar o módulo com a BlackBoard UNO R3 ou Arduino UNO R3, mas isso implica em usar os pinos 0 e 1 para comunicação com o módulo LoRaWAN Bee, desabilitando a possibilidade de haver um debug via Monitor Serial.

Especificações
  • Tensão de operação: 3,3 V
  • Interface de comunicação: UART (115200 bps)
  • Protocolo LoRaWAN para o Brasil (AU915)
  • Frequência de operação: 915 a 928 MHz
  • Antena SMD
  • Dimensões: 32 x 24 x 10 mm
Documentação


Para fazer comentários é necessário estar logado. Efetuar login.

Você ainda nao é cadastrado? Cadastre-se agora!


ricardoorcine
date Enviado: 2022-07-05 22:19:53
Boa Noite! Após o Modulo "enviando dados com lora", que foi executado com sucesso ! deixei a noite toda enviando dados para o plano na proit! tudo certo! desliguei e depois disto não consegui mais conectar! observei que o deveui ficou com o valor 00000000000, e este nao é mais o valor que esta configurado no site e tb nao é mais igual ao valor da etiquetada da placa, utilizei o comando at+deveui .
sera que o problema da conexão é este ? se sim tenho que comprar um novo modulo lora ?

luan.ferreira
date Enviado: 2022-07-06 10:05:01
ricardoorcine
Olá! Geralmente esse erro ocorre quando o módulo sofre um reset de fábrica involuntário. No reset de fábrica o módulo perde todas as configurações padrões para a conexão à rede. Sendo assim, configure o módulo novamente. Isso deverá ser feito manualmente através dos comandos AT (https://s3-sa-east-1.amazonaws.com/robocore-lojavirtual/1239/SMART_LoRa_AT.Command_v1.1_en_v0.5.pdf) com o código que está no tutorial “IoT DevKit - 7. Introdução ao LoRaWAN” ( https://www.robocore.net/tutoriais/iot-devkit-introducao-lorawan ), para reconfigurar a região, os canais de conexão, e o DEVEUI do módulo.

luan.ferreira
date Enviado: 2022-07-06 10:05:49
ricardoorcine
Se tiver dificuldades, encaminhe um e-mail para suporte@robocore.net, para que possamos ajudá-lo nesta configuração.

lucassanjukomatsu
date Enviado: 2022-06-10 17:59:41
como faço para saber a ordem dos pinos?

luan.ferreira
date Enviado: 2022-06-13 09:07:56
lucassanjukomatsu
Olá! O módulo possui a mesma pinagem de comunicação, reset e alimentação de outros módulos do padrão XBee, porém você pode ver o "mapa de pinos" no esquema elétrico do módulo, disponível na "Descrição".

erisson.siqueira
date Enviado: 2022-03-28 09:26:27
Olá, os pinos de de alimentação(VCC[1]-GND[10]) e comunicação (TX[2]-RX[3]) deste módulo são compatíveis com o XBEE?

detoledo.victor
date Enviado: 2022-03-28 09:33:41
erisson.siqueira
Sim, está placa é pino a pino compatível com a XBEE, você pode conferir a ligação dos pinos no esquema elétrico.

lucasgb7_ks
date Enviado: 2021-08-17 08:30:02
Olá! Observando a ultima pergunta tenho uma bem relacionada: é possível comunicar este modulo com o µControlador ESP32? Especificando, é preciso necessariamente de uma placa FTDI ou do Bee Explorer Stick para comunica-las?

Giovanni5
date Enviado: 2021-08-17 08:33:32
lucasgb7_ks
Como foi mencionado abaixo, de modo geral este módulo pode se comunicar com qualquer microcontrolador que possua comunicação UART de hardware, o que inclui o ESP32. Aliás, oferecemos o IoT DevKit (https://www.robocore.net/lorawan/iot-devkit-lorawan), que utiliza justamente o ESP32 para se comunicar com o LoRaWAN Bee.

rubens_lucian
date Enviado: 2021-08-10 10:54:50
Bom dia novamente! Obrigado pela resposta rápida! Porém surgiram algumas outras dúvidas quando ao Módulo! Ele é compátivel com Raspberry pi3? Se sim, como se ligaria ao raspberry pi3, seria pela placa SPI ou não? Sua antena é interna? Qual o alcance médio em ambiente externo com sua propria antena?

Desde já agradeço e desculpe tanta dúvida de uma vez só!

Giovanni5
date Enviado: 2021-08-10 12:51:56
rubens_lucian
De modo geral, este módulo é compatível com qualquer placa microcontrolada que possua comunicação UART de hardware, e que possa se comunicar em 115200 bps. Portanto sim, este módulo também é compatível com a Raspberry Pi 3, basta conectá-lo aos pinos de comunicação UART da placa. A antena deste módulo é em formato de chip SMD, porém infelizmente não temos uma distância exata de alcance deste módulo com esta antena.

rubens_lucian
date Enviado: 2021-08-09 11:10:49
Bom dia! Este módulo é compatível com o STM32 no modelos STM32f030f4p6 e STM32f030f4 ?

Giovanni5
date Enviado: 2021-08-09 11:50:08
rubens_lucian
Sim, esse módulo é compatível com os microcontroladores STM32 mencionados.

xd8zdcwiv
date Enviado: 2021-07-27 00:08:43
Como esse módulo é conectado num Arduino? É possível conectá-lo diretamente ou é preciso algum adaptador?

Giovanni5
date Enviado: 2021-07-27 08:17:18
xd8zdcwiv
Além da alimentação de 3,3V, também é necessário conectar os pinos de comunicação UART do módulo (DIN e DOUT) à uma porta serial da placa Arduino. Entretanto, existem alguns fatores que devem ser levados em conta para essa integração. O primeiro deles é que a porta serial da placa Arduino não pode ser "emulada" (pela biblioteca "Software Serial"), mas sim uma serial de Hardware, por conta da velocidade de comunicação do módulo (115200bps).

Giovanni5
date Enviado: 2021-07-27 08:20:55
xd8zdcwiv
Outro fator importante é a tensão operacional, que é diferente entre a grande maioria das placas Arduino (5V), e o módulo (3,3V), portanto é necessário compatibilizar essas tensões através de um conversor de nível lógico (https://www.robocore.net/regulador-de-tensao/conversor-de-nivel-logico - por exemplo). Além disso, este módulo possui barras de pinos menores, do padrão XBee, que as comuns, e, por isso, não se encaixam em uma protoboard, e não é possível utilizar jumpers fêmea facilmente.

Giovanni5
date Enviado: 2021-07-27 08:23:10
xd8zdcwiv

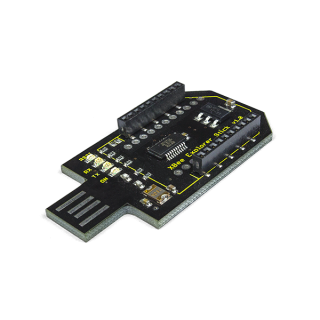

Portanto, o ideal para conectá-lo à uma placa Arduino é utilizar um adaptador de módulos do padrão XBee (https://www.robocore.net/lorawan/bee-explorer-stick - por exemplo), ou Shield, para facilitar a conexão. Inclusive alguns adaptadores/Shields, já possuem um circuito conversor de nível lógico em seu circuito, que facilita ainda mais a integração.

RaelTech
date Enviado: 2021-03-30 02:29:40
Buenas,
eu tenho a placa Romeo que eu comprei com vcs a muito tempo que possuí interface Xbee, será que realmente é a mesma configuração de pinos e eu vou conseguir colocar esse modulo LoraWan?

Giovanni5
date Enviado: 2021-03-30 08:06:03
RaelTech
Esse módulo foi desenvolvido com base na plataforma XBee, portanto as pinagens de comunicação e alimentação são as mesmas. Se quiser, você pode dar uma olhada no esquema elétrico disponível na "Descrição", para verificar se as conexões batem com o barramento XBee na sua Romeo.

joaoglneto
date Enviado: 2021-03-14 20:54:56
Qual o alcance dele? Gostaria de utilizar para telemetria de um veículo.

Giovanni5
date Enviado: 2021-03-15 11:21:16
joaoglneto
Em testes internos conseguimos manter a conexão com uma distância entre 2 e 3 km com a antena da ATC, mas infelizmente não temos um valor definitivo para isso, pois esse alcance depende diretamente de diversos fatores, como a topografia do ambiente, os obstáculos, a densidade da rede no local, dentre outros. Aproveitando a resposta, para telemetria, o modo de conexão ABP para módulo LoRaWAN deve ser mais confiável, já que não depende do "JOIN" para iniciar a conexão.

lauro.junior1999
date Enviado: 2020-12-04 19:59:20
Legal! E saberia me dizer quando chegaria mais módulos para venda?

Giovanni5
date Enviado: 2020-12-07 08:33:05
lauro.junior1999
Temos previsão de disponibilizar mais unidades deste módulo para o final do mês de Janeiro, portanto sugerimos que você pressione o botão "Notifique-me quando chegar", para receber uma mensagem em seu e-mail quando o produto estiver disponível para compra.
