ESP32-CAM - ESP32 com Câmera


Quantidade:
Formas de pagamento:
  • Pague em até 12x no cartão
  • Pague através do PayPal
  • Pague por Boleto Bancário

Este é o ESP32-CAM, uma placa muito pequena que une o poderoso módulo ESP32 com uma câmera OV2640 de 2MP e um slot para cartão MicroSD. Faça projetos de monitoramento, onde será possível tirar fotos e filmar, enviando essas imagens através da internet e criar uma verdadeira câmera IP com os recursos que precisar. Também é possível armazenar as imagens no cartão MicroSD para ver depois. Se o ambiente estiver muito escuro, acione o LED de flash embutido na placa para melhorar as imagens tiradas! Uma placa perfeita para projetos onde é necessário poder de processamento com uma câmera.

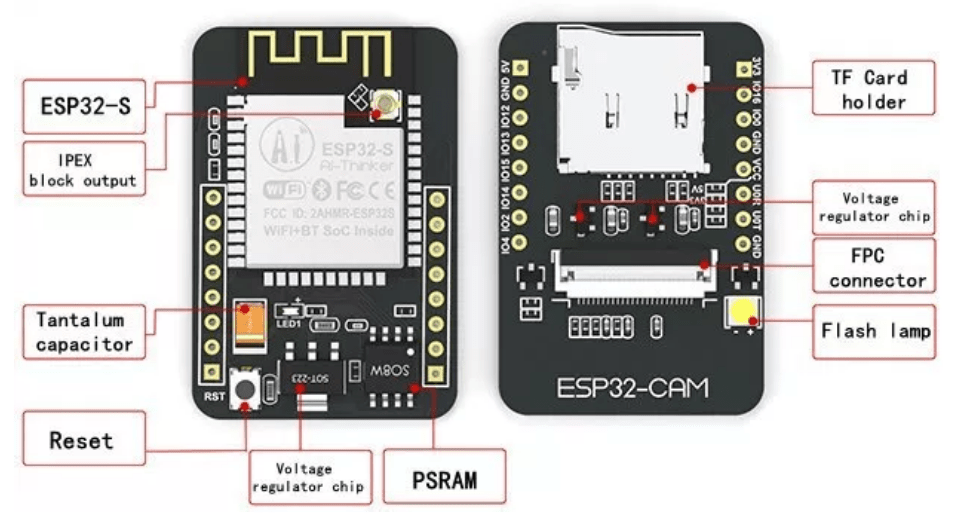

Veja na imagem abaixo as características da placa.



A câmera não vai conectada na placa, portanto você deve abrir com cuidado o conector da câmera na placa, inserir o cabo flat da câmera e fechar o conector.

Informações Técnicas
  • Processador: Xtensa® Dual-Core 32-bit LX6
  • Memória Flash programável: 4 MB (dos quais 0,9 Mb são usados pelo bootloader)
  • Memória RAM: 520 KBytes
  • Memória ROM: 448 KBytes
  • Clock máximo: 240 MHz
  • Pinos Digitais GPIO: 11 (todos com PWM)
  • Resolução do PWM: até 16 bits (ajustável via código)
  • Wireless 802.11 b/g/n - 2.4GHz (antena integrada)
  • Modos de operação: Access Point / Estação / Access Point + Estação
  • Bluetooth Low Energy padrão 4.2 integrado

Passo a Passo de Programação

Para programar a sua placa ESP32, siga os passos abaixo.
  • O uso do módulo FTDI é obrigatório para essa placa, portanto instale o driver do mesmo através deste tutorial
  • Instale o pacote da placa na Arduino IDE seguindo estas instruções
  • Com o driver e pacote de placa instalados corretamente, na Arduino IDE, selecione a porta correta para a sua placa, e o modelo de placa AI Thinker ESP32-CAM
  • Para carregar o código para a placa, monte o circuito abaixo
  • Vale lembrar que a tensão de operação desta placa é de 3,3 V, portanto o módulo FTDI deve estar configurado para 3,3 V


  • Abra o exemplo CameraWebServer (Arquivos -> Exemplos -> ESP32 -> Camera)
  • Com o código exemplo aberto, comente a linha #define CAMERA_MODEL_WROVER_KIT, e remova o comentário da linha #define CAMERA_MODEL_AI_THINKER
  • Além disso, nas linhas const char* ssid = "*********" e const char* password = "*********", digite, respectivamente, o nome de sua rede Wi-Fi e a senha da mesma
  • Antes de carregar o código para a placa, pressione o botão RESET, com o jumper conectado entre os pinos IO0 e GND, para que a placa entre em modo de gravação de código
  • Após a gravação do código, desconecte o módulo FTDI do seu computador. Em seguida, remova a conexão do pino TXO do módulo FTDI com o ESP32, altere a conexão do pino VCC do módulo FTDI para o pino 5V do ESP32 e configure o módulo FTDI para operar em 5 V
  • Remova o jumper dos pinos IO0 e GND e conecte novamente o módulo FTDI no seu computador


  • Abra o monitor serial da IDE do Aduino em 115200 bps e veja o endereço IP que foi associado ao módulo
  • A placa irá exibir as imagens da camera em tempo real através de seu endereço de IP, acessado de seu navegador
Atenção: o módulo FTDI não é capaz de alimentar esta placa quando configurado em 3,3 V, devido ao alto consumo de corrente da câmera. Portanto, para o streaming de video, desconecte os cabos de comunicação (Rx e Tx), conecte o pino VCC dele na entrada 5V da placa e configure o módulo FTDI em 5 V. Algumas portas USB de computadores podem não ser capazes de fornecer a corrente necessária para o funcionamento do conjunto, o que gera a necessidade de uma fonte de 5V externa para alimentação.


Conteúdo
  • 01 x Módulo com ESP32 e leitor de cartão MicroSD
  • 01 x Câmera OV2640 de 2MP

Documentação



Para fazer comentários é necessário estar logado. Efetuar login.

Você ainda nao é cadastrado? Cadastre-se agora!


guifreitas703.gf
date Enviado: 2022-04-26 10:19:16
Olá, quero saber se está placa esp32 cam é a original aI-thinker.
Comprei uma placa semelhante que dizia ser aí thinker, e na hora de gravar o programa nela pelo ide do arduino com a placa “ai thinker esp32 cam” selecionada  não grava o programa. Diz que a placa não é compatível com a placa selecionada no ide.
Realizando testes selecionando outras placas no ide do arduino consegui gravar a programação, a placa que diz ser aí thinker na verdade conecta no ide com outro modelo (arducam esp32).
Se realmente está for aí thinker irei realizar a compra.

Giovanni5
date Enviado: 2022-04-26 10:56:39
guifreitas703.gf
Esta placa não é original da AI-Thinker, é uma placa de fabricação chinesa baseada na AI-Thinker, e, pelo que testamos, ela recebe códigos normalmente com o modelo de placa "AI Thinker ESP32-CAM" selecionado na IDE.

guifreitas703.gf
date Enviado: 2022-04-27 20:55:27
guifreitas703.gf
Giovanni se caso eu não conseguir parear na IDE. Consigo devolver o produto?

Giovanni5
date Enviado: 2022-04-28 08:34:07
guifreitas703.gf
A placa possui 3 meses de garantia contra defeitos de fabricação, e você possui 7 dias após o recebimento do produto para realizar a devolução, portanto fique a vontade para comprá-la e testá-la, se quiser.

henrique.fernandes18
date Enviado: 2022-03-06 18:25:33
Boa tarde
comprei recentemente o ESP32 cam
funciona normalmente até eu solicitar face detection, ele começa a travar
não aparece o quadro de detecção e mesmo que eu coloque em face recognition não consigo cadastrar, pois como disse não aparece o quadro, sabe se é defeito no componente? alimentação 5v? ou mesmo alguma atualização no firmware?

Giovanni5
date Enviado: 2022-03-07 08:17:17
henrique.fernandes18
Se a placa está funcionando corretamente com outros códigos/funções, é provável que este não seja um problema na placa em si. Como a função de reconhecimento facial do exemplo deve consumir um alto processamento da placa, é possível que o travamento esteja sendo causado por um problema na alimentação, principalmente se estiver alimentando a placa pela USB com o conversor USB/UART apenas. Tente utilizar uma fonte de 5V externa para alimentar a placa diretamente.

joaoneto7499
date Enviado: 2021-09-23 12:02:43
para mim não aparece a placa AI Thinker ESP32-CAM, aparece outras como ESP32 Dev module e etc. O que eu posso fazer neste caso?

Giovanni5
date Enviado: 2021-09-23 12:38:22
joaoneto7499
Você pode tentar reinstalar o pacote de placas ESP32 na sua Arduino IDE, porém, como este pacote possui dezenas de modelos de placas diferentes, é possível que você tenha passado batido pelo modelo desta placa. Role com calma dentre as diversas opções do pacote, pois ele está próximo dos últimos listados.

joaoneto7499
date Enviado: 2021-09-23 13:08:51
joaoneto7499
Verdade, eu encontrei! Desculpe o incomodo.
Aqui eu não consigo enviar imagem, mas meu monitor serial está configurado para 115200 e apresenta a seguinte saída.

⸮⸮⸮t:0xets Jun  8 2016 00:22:57
13:08:10.201 ->
13:08:10.201 -> rst::x10 (e⸮⸮⸮⸮]		⸮⸮⸮ـ⸮⸮⸮⸮⸮⸮⸮⸮5)5)⸮⸮⸮i⸮⸮⸮A⸮⸮IQ⸮⸮D⸮⸮⸮⸮⸮%5⸮⸮R,⸮o⸮⸮⸮⸮⸮⸮⸮U⸮%
⸮Q}⸮⸮⸮}⸮⸮⸮⸮⸮⸮⸮㯶⸮⸮VWi⸮QAM!⸮⸮⸮⸮⸮⸮ٙ⸮,⸮⸮E⸮⸮ia⸮`a,⸮ߤ⸮⸮⸮⸮⸮⸮⸮⸮⸮E⸮⸮ya⸮aaY⸮s0⸮⸮⸮>⸮⸮⸮⸮⸮⸮4R%⸮v⸮⸮⸮⸮⸮⸮⸮E⸮⸮:0⸮⸮⸮C⸮m⸮⸮⸮⸮⸮⸮⸮	)⸮⸮+⸮	⸮eiE5)⸮⸮⸮d:⸮⸮3ff⸮⸮⸮⸮⸮⸮⸮⸮

Isso infinitamente, o que pode estar acontecendo?

joaoneto7499
date Enviado: 2021-09-23 13:12:12
joaoneto7499
Essa saida no monitor acontece quando o VCC da FTDI está conectado na porta 5V do ESP32. Tentei conecta-lo a porta de 3.3V e então não mostra nenhuma saida no monitor serial.

Giovanni5
date Enviado: 2021-09-23 13:34:16
joaoneto7499
Recebemos o seu e-mail, e prosseguiremos com o atendimento através daquele canal.

joaoneto7499
date Enviado: 2021-09-14 09:34:03
Depois e o código já está carregado nó módulo de camera, como eu o alimento com meu arduino? Utilizando as portas de alimentação mesmo?

Giovanni5
date Enviado: 2021-09-14 10:17:26
joaoneto7499
Sim, para alimentar este módulo com a placa Arduino, basta conectá-lo à saída de tensão da placa.

joaoneto7499
date Enviado: 2021-09-14 09:33:05
Bom dia, estou querendo construir um robo que faz streaming, no caso eu tenho uma black board e eu vi alguns videos em que o pessoal utiliza o arduino uno ao inves da placa FTDI. E beleza, pelo q entendi o FTDI não é obrigatório.

Mas em todos os vídeos o pessoal deixou conectado as portas tx e rx da camera ao arduino, mesmo depois de já ter carregado o código e etc. Mas isso não é necessário, né? Depois de passar o código é só deixar o módulo de camera ligado nas portas de alimentação, certo?

Giovanni5
date Enviado: 2021-09-14 10:16:52
joaoneto7499
Não é necessário manter os pinos de comunicação conectados após a gravação do código, só é necessário obter o endereço de IP da placa na rede em que ela se conectou, porém é possível obter isso através de outros métodos (pelas configurações do roteador, por exemplo). Entretanto, vale lembrar que, para fazer a gravação por placas Arduino, é necessário remover o microcontrolador dela, o que não pode ser muito simples se o componente for SMD.

rafael.mocinho
date Enviado: 2021-06-18 14:30:12
O produto que vocês estão vendendo não condiz com o da imagem... Como posso fazer a devolução da minha compra?

Giovanni5
date Enviado: 2021-06-18 17:01:02
rafael.mocinho
Verificamos o nosso estoque, e todas as placas que temos são idênticas à da imagem do produto aqui no site. De toda forma, nós recebemos os seus e-mails, e em breve os responderemos pedindo que nos envie uma foto da placa recebida, para que possamos analisar as diferenças.

wallace0x7d0
date Enviado: 2021-01-05 10:51:19
minha placa não compila o codigo em 3.3v como dito, tive que mudar para 5v para a IDE reconhecer a placa. Agora a placa parece que não executa os codigos, não se conecta no wifi e na maioria das vezes nem aparece nada no monitor serial. Muito estranho, o codigo é o do exemplo do servidor de camera web do proprio arduino IDE mas esta sendo muito frequente

wallace0x7d0
date Enviado: 2021-01-05 10:52:34
wallace0x7d0
OBS: estou usando o FTDI da robocore msm

Giovanni5
date Enviado: 2021-01-05 11:04:21
wallace0x7d0
O código foi carregado corretamente para a placa? Você está alimentando a placa pelo próprio módulo FTDI? Como o módulo FTDI é capaz de fornecer uma corrente muito baixa de saída, e o ESP32-CAM consome uma corrente relativamente grande, é possível que ela não esteja conseguindo se iniciar para executar o código carregado. Para alimentação da ESP32-CAM, recomendamos o uso de uma fonte externa de 5 V e com pelo menos 2 A de saída.

wallace0x7d0
date Enviado: 2021-01-05 11:11:02
wallace0x7d0
mas vcs mesmo recomendaram a compra do modulo FTDI de vcs, e agora recomendam uma fonte???

Giovanni5
date Enviado: 2021-01-05 11:59:57
wallace0x7d0
O módulo FTDI é recomendado basicamente para comunicação da placa com o computador, ou seja, para o carregamento do código, e/ou para receber algumas informações da placa no monitor serial, porém também pode ser usado para a alimentação de alguns circuitos. Algumas portas USB de computadores são capazes de fornecer a corrente que a placa precisa para funcionar, não sendo necessário a fonte externa (quando a placa FTDI está configurada em 5V). Porém, em alguns casos o ESP32-CAM pode não funcionar corretamente pelo fato da USB não conseguir fornecer corrente suficiente.

Giovanni5
date Enviado: 2021-01-05 12:00:06
wallace0x7d0
Pelos testes que fizemos, conseguimos fazer a alimentação diretamente via USB mas em alguns computadores pode não ser possível. Se quiser, você pode tentar alimentar o conjunto com uma fonte de celular, que normalmente fornece uma corrente maior que as portas USB de computadores. Pedimos desculpas pelo ocorrido, e vamos salientar esta informação na descrição do produto e caso você não esteja satisfeito com a placa poderá fazer a devolução sem problemas.

wallace0x7d0
date Enviado: 2021-01-05 13:14:58
wallace0x7d0
fiz um teste com um multimetro e o FTDI esta passando corretamente os 5v

Giovanni5
date Enviado: 2021-01-05 13:40:59
wallace0x7d0
O problema não está na tensão fornecida pelo FTDI, e sim na corrente que ele, em conjunto com a porta USB utilizada, é capaz de fornecer para a placa. Se quiser você pode tentar medir com o multímetro a corrente do circuito, porém isso é um pouco mais complicado.

hmendes.88
date Enviado: 2020-11-29 20:50:43
boa noite,

o link do tutorial citado hein
"O uso do módulo FTDI é obrigatório para essa placa, portanto instale o driver do mesmo através deste tutorial"

esta broken

att,

Giovanni5
date Enviado: 2020-11-30 09:01:38
hmendes.88
Agradecemos pela observação, e já corrigimos o link de acesso ao tutorial.

vinicius7souza9
date Enviado: 2020-11-10 09:45:31
Eu comprei um ESP32CAM recentemente para fazer um projeto de controle de acesso por reconhecimento facial, nos primeiros testes eu consegui acessar o IP e reconhecer o rosto perfeitamente, mas depois de um tempo começou a aparecer a seguinte mensagem de erro: "Connection reset by peer" quando eu tento conectar ao IP, alguém saberia me explicar o motivo desse erro?

Francois
date Enviado: 2020-11-10 10:23:36
vinicius7souza9
Você alterou alguma coisa no circuito ou no código desde então? Você verificou que a fonte é suficiente para suprir as necessidades de corrente do conjunto e que a rede Wi-Fi não está oscilando?

vinicius7souza9
date Enviado: 2020-11-16 10:33:36
vinicius7souza9
Não, eu estou usando como exemplo um código de um projeto no YouTube que funciona normalmente. De alimentação eu estou usando o próprio arduino, mas não acho que seria por isso já que funcionou uma vez... como eu verifico se a rede Wi-Fi está oscilando?

Francois
date Enviado: 2020-11-16 17:02:43
vinicius7souza9
Para verificar a qualidade da rede Wi-Fi, você pode primeiro verificar a potência do sinal recebido pelo ESP32. Como só essa informação nem sempre é aceitável, você pode usar o ESP32 como servidor ou cliente simples para monitorar a comunicação ao longo do tempo. Por exemplo, o módulo pode consultar um servidor a cada minuto e exibir uma mensagem de erro quando houver um problema.

mateusuzuelli
date Enviado: 2020-10-18 12:15:22
Segui todos os passos e não está funcionando, não aparece o IP para buscar o server.
No monitor serial fica:


ets Jun  8 2016 00:22:57

rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0018,len:4
load:0x3fff001c,len:1216
ho 0 tail 12 room 4
load:0x40078000,len:9720
ho 0 tail 12 room 4
load:0x40080400,len:6352
entry 0x400806b8

O que posso estar fazendo errado/

Giovanni5
date Enviado: 2020-10-19 09:57:06
mateusuzuelli
Você está alimentando o ESP32 pelo módulo FTDI? Você moveu o jumper de alimentação do módulo FTDI para 5 V após a gravação do código, para alimentação? Como o ESP32 aumenta seu consumo de corrente para executar o exemplo "CameraWebServer", é possível que o módulo FTDI não consiga fornecer a corrente suficiente para o ESP32, o que faz com que ele fique se reiniciando constantemente. Levando isso em conta, você pode tentar alimentar o ESP32 usando uma fonte de 5 V externa.
