Bluetooth HC-05 com Arduino: Comunicando com Smartphone

No tutorial Bluetooth HC-05 com Arduino: Comunicando com PC aprendemos como controlar o LED no pino 13 da BlackBoard a partir de um computador utilizando o Módulo Bluetooth HC-05. Dessa vez faremos a mesma coisa, mas agora partindo de um smartphone com Android.

Aviso: O Módulo Bluetooth HC-05 năo é compatível com sistemas iOS

Neste tutorial aprenderemos como:

Parear o Módulo Bluetooth com o smartphone;
Controlar o LED do pino 13 via Bluetooth.

Para isso precisaremos de:

Módulo Bluetooth - HC-05
BlackBoard V1.0
Conversor de nível lógico RC
Protoboard
Jumpers Premium M/M
Smartphone com o APP Bluetooth Terminal instalado

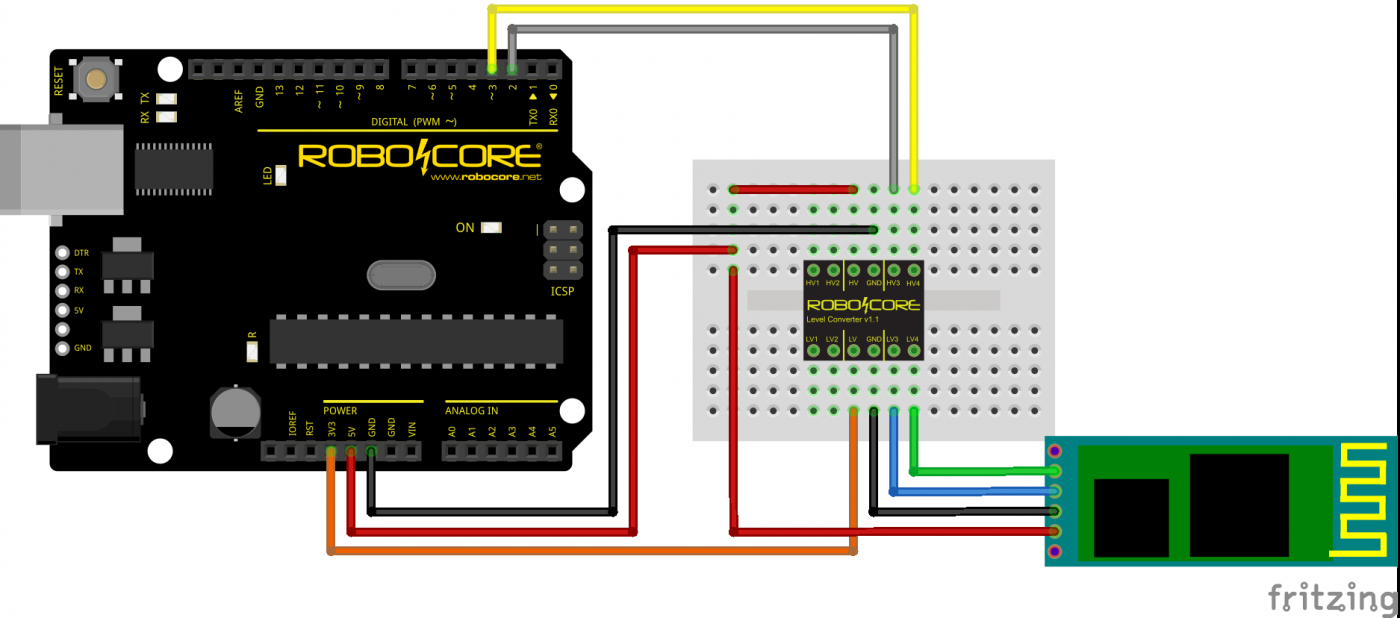

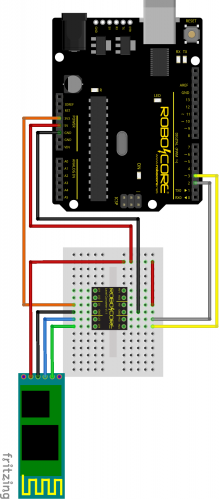

Obervaçăo: O Módulo Bluetooth HC-05 pode ser alimentado com 5V, mas os pinos de RX/TX trabalham com 3.3V: por este motivo, é altamente recomendado o uso de um Conversor de Nível Lógico: ele realizará as adequaçőes de tensăo (tanto de 5V para 3.3V, quanto o inverso) para que a comunicaçăo ocorra corretamente.

Faça o upload do código abaixo para a BlackBoard:

//Include the SoftwareSerial library
#include "SoftwareSerial.h"

//Create a new software  serial
SoftwareSerial bluetooth(2, 3); //TX, RX (Bluetooth)

const int ledPin = 13; // the pin that the LED is attached to
int incomingByte;      // a variable to read incoming serial data into

void setup() {
  //Initialize the software serial
  bluetooth.begin(9600);

  // initialize the LED pin as an output:
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // see if there's incoming serial data:
  if (bluetooth.available() > 0) {
    // read the oldest byte in the serial buffer:
    incomingByte = bluetooth.read();
    // if it's a capital H (ASCII 72), turn on the LED:
    if (incomingByte == 'H') {
      digitalWrite(ledPin, HIGH);
      bluetooth.println("LED: ON");
    }
    // if it's an L (ASCII 76) turn off the LED:
    if (incomingByte == 'L') {
      digitalWrite(ledPin, LOW);
      bluetooth.println("LED: OFF");
    }
  }
}

O que esse código basicamente faz é acender o LED conectado ao Pino 13 da BlackBoard quando ela receber via Bluetooth a letra "H" e apagá-lo quando receber a letra "L";

Após fazer o upload, se tudo estiver correto, vocę deve observar o led do módulo piscando rapidamente conforme o gif abaixo:

O módulo está pronto para se conectar a outro dispositivo.

Abra o aplicativo, habilite o Bluetooth e clique em "Connect a device - Secure". Agora basta clicar em "Scan for devices" e escolher o dispositivo chamado "HC-05"(ou o nome que vocę já tenha configurado anteriormente).
Por padrăo, o código de pareamento de fábrica é 1234, entăo basta inserir o código e clicar em OK.

Vocę pode alterar o nome, senha e outras configuraçőes do seu módulo seguindo o nosso tutorial Bluetooth HC-05: Configurando via Arduino.

Após inserir o código a conexăo será estabelecida e e o LED do módulo começará a piscar lentamente conforme o gif abaixo indicando que ele está pronto para receber as dados.

Agora é só enviar "H" para ligar o LED ou "L" para desligar.

Comentários

Para fazer comentários é necessário estar logado. Efetuar login.

Vocę ainda nao é cadastrado? Cadastre-se agora!

renataalbinooliveira
date

Enviado 2023-06-08 17:08:31

É possível conectar o módulo HC-05 em um fone de ouvido wireless?

Francois

Enviado 2023-06-08 18:10:55
renataalbinooliveira

Não é possível conectar o módulo HC-05 diretamente a um fone de ouvido sem fio porque os dois dispositivos usam perfis Bluetooth diferentes (o HC-05 é de porta serial - SPP).

mrpro77
date

Enviado 2022-07-13 02:08:05

Bom dia Equipe.
Já consegui fazer a implementação dos códigos e estão funcionando perfeitamente, Como estou usando o Arduino Mega  ADK, a programação é diferente do tutorial que usa o Arduino  UNO. Agora estou fazendo a implementação da comunicação Bluetooth, entre a DEV KIT v1 da Robocore, com o Arduino Mega, via bluetooth, e não estou conseguindo, por favor seria possível essa comunicação.
 Valeu pessoal, muito obrigado.

luan.ferreira
date

Enviado 2022-07-13 08:52:19
mrpro77

Olá! Sim, essa comunicação é possível, porém como o ESP32 tem BLE de 4.2 por padrão, enquanto o HC-05 é 2.4 standard, você terá que usar o Bluetooth standard do ESP32 (biblioteca BluetoothSerial), mas infelizmente não temos nenhum tutorial que mostre como fazer essa comunicação.

mrpro77
date

Enviado 2022-07-06 04:05:16

Bom dia Equipe.

Estou iniciando a implementação do sistema de comunicação via bluetooth no projeto, e consegui enviar dados do arduino para o smartfone, tudo funcionando, os valores do canal ADC, que esta ligado em um potenciômetro e mostrado na tela do celular, consigo também enviar uma string, porém no sentido contrario o smartfone, não consegue acionar o LED, que esta ligado no Arduino mega adk, ele não entra nessa linha de comando (  if (bluetooth.available() > 0)  ), por favor, teria alguma sugestão para corrigir o problema.

Valeu pessoal, muito obrigado.

luan.ferreira
date

Enviado 2022-07-06 09:54:05
mrpro77

Olá! Verifique se realmente o código não está entrando na condição “if (bluetooth.available() > 0)”. Para isso, você pode usar um “Serial.print()” para saber se o código entrou nessa condição. Outra coisa que pode estar causando esse problema é que o valor enviado está diferente do que a condição (if) que aciona os LEDs está esperando (caracteres "H" e "L"). Sendo assim, verifique o valor que você está enviando, para ver se está igual ao que a condição (if)  está esperando.

luan.ferreira
date

Enviado 2022-07-06 09:55:23
mrpro77

Além disso, verifique se não há algum mau contato entre o pino TX do módulo e o pino RX da sua placa, pois pode ser que esteja havendo alguma perda de dados no meio do caminho.

timartinz
date

Enviado 2020-10-10 12:23:02

Não consigo parear meu HC05 no meu celular, o celular encontra ele porém é rejeitado a conexão. No computador dá certo, mas no celular não. Alguém tem alguma solução?
Detalhes:
Tentei com o Bluetooth do computador desligado;
E não é erro de senha!

Giovanni5

Enviado 2020-10-13 08:28:54
timartinz

Você pode tentar seguir referências de "troubleshooting" para solucionar este problema, como a do link a seguir por exemplo, https://www.techlicious.com/how-to/how-to-fix-bluetooth-pairing-problems/comments-/CP2/ . Por mais que seja uma referência mais genérica, para dispositivos prontos, como fones de ouvidos, essas soluções propostas também devem ser úteis com o módulo HC-05.

hissapower
date

Enviado 2019-02-06 18:35:16

Boa tarde, o meu módulo consegue se comunicar com o Arduino e fazer, processar, e responder aos comandos AT. Porém, ele não aparece no meu telefone android nem no meu laptop. O led pisca no "ritmo" de quando ele está no modo de pareamento, e AT+STATE? retorna +STATE:PAIRABLE. Tentei usar AT+ORGL diversas vezes mas não consertou o problema. O que eu posso fazer? Obrigado!

Francois

Enviado 2019-02-07 12:28:43
hissapower

Você está utilizando um HC-05 ou um HC-08?

hissapower
date

Enviado 2019-02-09 12:34:16
hissapower

Um HC-05.

Francois

Enviado 2019-02-11 19:11:55
hissapower

Qual é o retorno do comando "AT+ADDR?" ? Esse endereço MAC (ou algo parecido com ele) aparece na lista de dispositivos pareáveis do seu Android?

vessinger

Enviado 2019-07-10 16:25:57
hissapower

hissapower
Conseguiste resolver o problema? Comprei um módulo HC-06 e estou com um problema semelhante: ele não aparece no meu telefone Android para parear, nem com meu laptop. Não tentei nenhum comando AT ainda, mas ele deveria conectar de fábrica.

Giovanni5

Enviado 2019-07-11 09:16:55
hissapower

Tente enviar os comandos "AT" para verificar o funcionamento do módulo. Com os comandos "AT" simples enviados e respondidos com sucesso, utilize o datasheet do seu módulo para enviar o comando "AT" responsável para habilitar o módulo para o modo de pareamento. É possível que este módulo não se encontre nesse modo no momento, por isso que você não consegue se conectar ao mesmo.

Goiano29
date

Enviado 2018-12-14 20:06:26

Ola meu HC05 não responde de jeito algum aos comandos AT mesmo estando com o led como na imagem e es conexões também estão certas já verifiquei muitas vezes

Goiano29

Enviado 2018-12-14 20:24:49
Goiano29

e também não aparece para parear

ViniDj

Enviado 2018-12-17 10:14:50
Goiano29

Certifique-se que o bluetooth está ativado em seu celular antes de abrir o aplicativo. Sugerimos também testar alimentar a placa Arduino que estiver usando com uma fonte externa para que haja mais corrente disponível no pino de 5V da placa.

bruno.pires14
date

Enviado 2019-04-14 19:59:47
Goiano29

Estava com a mesma dificuldade, abrindo o app e entrando em "Connect a device - Secure" depois em "Scan for devices" também não encontrava o dispositivo.
Pra arrumar eu acessei o bluetooth do próprio android e cliquei em "Procurar", lá apareceu o dispositivo e inseri a senha 1234, em seguido voltei no app e já estava reconhecendo.

fernando_marcolina
date

Enviado 2018-12-14 14:53:03

Boa tarde.

Estou tentando resolver um problema no app inventor / codigo arduino. Alguém poderia me ajudar? Na hora de transmitir os dados esta dando erro: "List index too large"
Alguem poderia me auxiliar? Eu encaminho o codigo do arduino e o arquivo .aia do app inventor por email.

Muito obrigado a todos.

Até breve.

ViniDj

Enviado 2018-12-17 10:12:03
fernando_marcolina

Infelizmente não trabalhamos com App Inventor portanto não temos como lhe auxiliar neste caso. Talvez outras pessoas que frequentam este tutorial possa lhe ajudar.

luish_b
date

Enviado 2018-12-09 00:51:49

Boa noite! gostaria de saber se é possivel, atraves deste modulo bluetooth, elaborar um sistema do qual eu digitasse algo via app do celular e o texto seja exibido num display lcd, com modulo i2c

Francois

Enviado 2018-12-10 15:56:22
luish_b

É possível usar o Arduino para essa função, basta implementar as rotinas necessárias.

rajferreira
date

Enviado 2018-10-31 11:13:56

Bom dia, estou tendo problemas com o envio de dados entre um smartphone Samsung S7 e o HC05, sabe me dizer se é possível a conexão entre esses ou preciso de outro módulo Bluetooth?

Francois

Enviado 2018-10-31 11:44:29
rajferreira

A princípio é possível, desde que o seu celular esteja operando em modo Bluetooth clássico. Além disso, verifique as conexões do seu circuito e as taxas de comunicação.

rajferreira
date

Enviado 2018-10-31 11:47:07
rajferreira

ok, obrigado

gustavosmt96
date

Enviado 2018-10-05 15:45:13

Interessante aplicação, porém como eu faria pra enviar um dado do arduino para o APP, seria bluetooth.write e o numero da variavel, ja tentei e não reprouz no APP

ViniDj

Enviado 2018-10-08 11:08:17
gustavosmt96

Da mesma forma que você escreve bluetooth.println("LED: ON"), por exemplo, você pode colocar o valor de uma variável. Ou seja, usando bluetooth.println(valorDaVariavel) você enviaria para a tela do smartphone o que estiver armazenado numa variável chamada valorDaVariavel.
