R$79,00Este é o sensor GP2Y0A41SK0F, um sensor para pequenas distâncias, analógico, da Sharp. Ele mede desde 4cm até 30cm. Esta pequena faixa de leitura fornece maior resolução nas medições e como o menor valor de mediçao é 4cm, ele é ótimo para detectar objetos a pequenas distâncias. A distância é indicada por um valor analógico de tensão, deixando assim fácil o uso do sensor. O sensor acompanha o cabo com conector JST PH de 3 vias, para conexão do mesmo a uma placa.

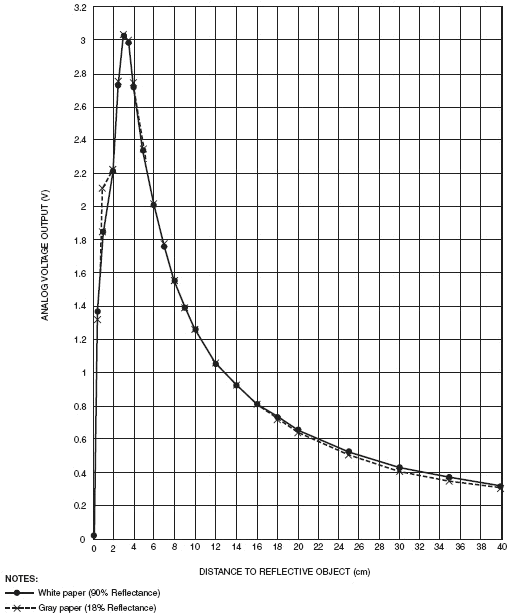

Por não ser um sensor linear, é necessário fazer uma conversão para ter os valores de leitura em cm. Utilize o código abaixo em seu Arduino, caso queira ler este sensor em cm:
Note que o código acima é válido apenas para este modelo do sensor Sharp, já que a fórmula de conversão é específica para sua curva de leitura. Para outros sensores Sharp, a fórmula se altera.
Para facilitar a fixação desse sensor, utilize o Suporte para Sensor Sharp ShockedElf
Especificações:
- Modelo do sensor: GP2Y0A41SK0F
- Tensão de operação: 4,5V a 5,5V
- Consumo tipico de corrente: 33mA
- Faixa de mediçaão: 4cm a 30cm
- Tipo de saida: tensão analógica
- Tensão diferencial de saída em toda faixa de distancia: 2,3V (típico)
- Tempo de resposta: 38 ± 10 ms
- Tamanho do dispositivo: 29,5x13,0x13,5mm
- Peso: 3,5g
Para fazer comentários é necessário estar logado. Efetuar login.
Você ainda nao é cadastrado? Cadastre-se agora!
Por se tratar de um sensor que depende da reflexão de um feixe de luz para determinar a distância, não seria possível medir a distância entre ele e um vidro, seja ele incolor ou não, pois o feixe luz iria passar pelo vidro, e não bater e voltar para o seu receptor.
Se é para detectar um objeto a até 3 mm de distância, provavelmente o QRE (www.robocore.net/loja/produtos/sensor-de-linha-qre-analogico.html) servirá.
Esse sensor E18-D80NK é digital, portanto o ajuste de distância, se possível, deve ser feito no próprio sensor ao invés do código do Arduino. Ele pode ser utilizado no projeto da torneira automática, porém recomendamos que só o faça se a sua faixa de detecção for realmente ajustável, caso contrário você terá uma torneira que abre com um intervalo de distância muito grande.
Olá, adquiri este sensor e com o código fornecido obtive apenas as leituras de 0cm, 6cm e 13cm. Fiz uma pequena alteração no código e funcionou perfeitamente. Segue o código: int sensorValue = 0; int cmValue = 0; int sensorPin = A0; void setup() { pinMode(sensorPin, INPUT); Serial.begin(9600); } void loop() { sensorValue = analogRead(sensorPin); cmValue = 13*pow(sensorValue*0.0048828125, -1); Serial.print("Valor lido = "); Serial.print(cmValue); Serial.println(" cm"); delay(250); }
Boa tarde. Eu utilizei este sensor no exemplo de torneira automática mostrado no canal do youtube, funciona normalmente, porém quando eu coloco dentro do invólucro (caixinha de tic tac), deixa de funcionar como deveria, sabe dizer se pequenos riscos no invólucro ou mesmo a possibilidade do acrílico refretar parte da luz podeminfluenciar nas leituras do sensor?
Como a leitura é feita com luz infravermelha, riscos no acrílico podem interferir na leitura, assim como alguns materiais podem refletir a luz de maneira diferente. Você pode calibrar a torneira automática para os valores lidos dentro do invólucro, pois será o mais próximo do projeto pronto.
