Raspberry Pi Pico H

Quantidade:
Formas de pagamento:
  • Pague em até 12x no cartão
  • Pague através do PayPal
  • Pague por Boleto Bancário
  • Pague por PIX

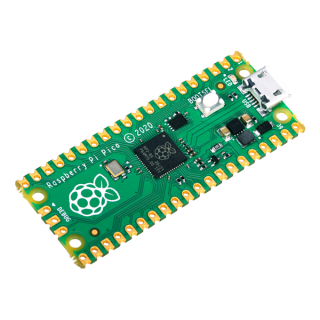

Esta é a Raspberry Pi Pico H. A diferença principal entre ela e a Raspberry Pi Pico é que esta vai com um suporte com barras de pino, conforme é mostrado nas fotos acima. É ideal para conexão em outras placas ou mesmo na protoboard. A Raspberry Pi Pico é a mais nova placa da Raspberry Pi, uma placa com um microcontrolador Dual-Core desenvolvido pela própria Raspberry Pi que levará seus projetos a outro patamar!

A Raspberry Pi Pico é uma placa microcontrolada de baixo custo e alta performance, com interfaces digitais flexíveis. Ela utiliza o microcontrolador RP2040 criado pela Raspberry Pi no Reino Unido. Trata-se de um processador Dual-Core ARM Cortex M0+, rodando em até 133MHz. Possui 264kB de memória SRAM e 2MB de memória Flash integrada na placa. Além dos pinos de entradas/saídas em furos, eles também estão disponíveis de forma castelada (com isso você pode integrar a placa diretamente no seu projeto). Ela possui suporte a USB 1.1 Host e Device e modos de low power.

A programação dessa placa a torna ainda mais especial. Você pode optar por programar em MicroPython ou C/C++, onde o código é transmitido para a placa de forma drag and drop, ou seja, ao conectá-la no computador ela cria um disco onde você deverá colocar o código que a placa vai rodar.

A Raspberry Pi Pico possui 26 GPIOs multifunção, com 2x SPI, 2x I2C, 2x UART, 3x ADC de 12-bits e 16 canais PWM. Seu clock é preciso e possui timer on-chip. Ela inclui um sensor de temperatura e bibliotecas para tratar ponto flutuante. Para suporte a periféricos personalizados, ela possui 8 IOs programáveis, ou PIO de máquina de estado.

Atenção: a placa não acompanha barras de pinos, pois existem diversas formas de usá-la. Você pode utilizar a barra de pinos 180º macho, a barra de pinos 180º fêmea, a barra de 40 pinos 90º ou mesmo soldar fios diretamente nos furos dos GPIOs para conexão.



Na imagem abaixo você pode conferir a estrutura de pinos da placa:
Pinagem da Placa Raspberry Pi Pico
Pinagem da placa Raspberry Pi Pico - Clique para ampliar


Especificações:
  • Microcontrolador RP2040 (Silicon Designed by Raspberry Pi)
  • Dual-Core ARM Cortex M0+ com clock até 133MHz
  • 264kB de memória SRAM
  • 2MB de memória Flash
  • 26 pinos de GPIO multifunção
  • 2× SPI, 2× I2C, 2× UART, 3× 12-bit ADC e 16× canais PWM
Documentação:


Para fazer comentários é necessário estar logado. Efetuar login.

Você ainda nao é cadastrado? Cadastre-se agora!


fabiohelenboneti
date Enviado: 2022-11-01 18:37:41
A única diferença das duas é as barras de pinos já soldas pela imprensa da raspberry

fabiohelenboneti
date Enviado: 2022-11-02 21:15:07
fabiohelenboneti
*imprensa

luan.ferreira
date Enviado: 2022-11-03 08:11:00
fabiohelenboneti
Sim, essa é a principal diferença entre elas ( Raspberry Pi Pico e a Raspberry Pi Pico H ). Por já ir com a barra de pinos, essa placa ( Raspberry Pi Pico H ) é ideal para conexão em outras placas ou mesmo na protoboard.
