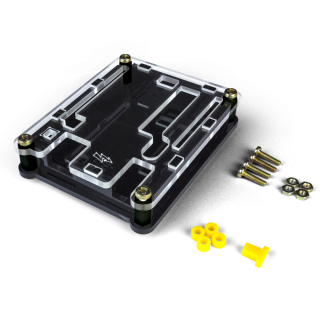

Case para Arduino UNO
R$15,00

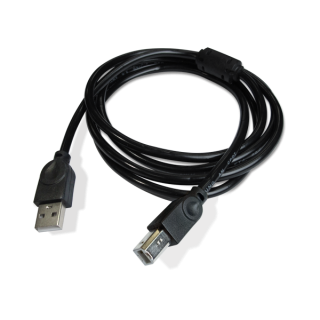

Cabo USB AB 1.50m
R$9,90
Fonte Chaveada 9V 1A
R$16,50
Fonte Chaveada 12V 1A
R$15,00
Pocket Kit para Arduino
R$59,00
Kit Iniciante V8 para Arduino
R$139,00
Assim como as placas Arduino necessitam de drivers, as placas BlackBoard UNO, Mega 2560 e Julieta necessitam da instalação do Driver FTDI para serem reconhecidas corretamente em seu computador.
Esta é a BlackBoard UNO R3, a placa Arduino UNO compatível fabricada pela RoboCore, projetada unindo o melhor das placas Arduino básicas lançadas até hoje, além de implementações e melhorias feitas pelos nossos engenheiros.
A BlackBoard UNO possui acesso direto ao ATmega328 via conector para Placa FTDI ao lado do conector USB, ou seja, se por algum motivo o chip FTDI parar de funcionar a placa não precisa ser descartada igual ao que ocorreria numa Arduino UNO italiana, e você pode continuar gravando a mesma placa externamente!
Outra implementação que irá te beneficiar é a adição de um chip FTDI para realizar a conversão do sinal do computador para o ATmega328: este chip é mais robusto e confiável que o microcontrolador usado na conversão de sinais usado na placa Arduino UNO. Esta alteração acaba com os problemas de compatibilidade de driver da placa com os diversos sistemas operacionais.
Além disso, também alteramos a localização dos LEDs de comunicação (Tx e Rx) que agora estão no canto da placa, próximos ao botão de reset, para que você possa verificar com mais facilidade se existe uma comunicação serial quando um shield é colocado sobre a placa.
Veja mais algumas vantagens que você terá em relaçào à Arduino UNO R3:
-
Placa Arduino otimizada,
fabricada no Brasil -
Total compatibilidade com shields e sensores
-
Indicação visual e proteção contra polaridade inversa
-
Fácil programação utilizando Arduino IDE
-
Projetada unindo o melhor das placas Arduino essenciais
-
Garantia de 1 ano para defeitos de fabricação
Assim como a placa Arduino UNO, para programar a BlackBoard basta conectá-la à um computador com o cabo USB A/B (vendido separadamente) e escolher no menu de placas da Arduino IDE a opção "Arduino UNO".
Para que a placa funcione sem estar conectada à um computador, alimente-a através da entrada P4 com uma fonte chaveada de 7 Vdc até 12 Vdc, ou com uma bateria dentro dessa faixa de tensão.
Especificações:
- Dimensões: 68 x 53 x 10 mm
- Microcontrolador: ATmega328P
- Memória flash: 32 KB (dos quais 0,5 KB são usados pelo bootloader)
- Memória SRAM: 2 KB
- Memória EEPROM: 1 KB
- Frequência de clock: 16 MHz
- Protocolos de comunicação:
- UART
- SPI
- TWI (I2C)
- Temperatura de operação: 10ºC a 60ºC
- Tensão de operação: 5 V
- Tensão de alimentação: 7 a 12 V (recomendada)
- 20 pinos de entrada/saída (I/O) digitais, dentre os quais:
- 6 entradas analógicas (A0 a A5)
- 6 saídas PWM (D3, D5, D6, D9, D10 e D11)
- Corrente máxima por pino I/O: 40 mA
- Corrente máxima no pino de 3,3 V: 200 mA*
- Compatível com todos os shields feitos para Arduino UNO R3 (e versões anteriores) existentes
- Programe ela usando a IDE do Arduino, selecionando a placa Arduino UNO R3 (o chip ATmega328 usado possui o bootloader do Arduino UNO R3)
Documentação:
- Esquema Elétrico
- Download do Driver FTDI (escolha a versão apropriada)
- BlackBoard para Fritzing (componente)
- Tutorial de instalação do driver
Para fazer comentários é necessário estar logado. Efetuar login.
Você ainda nao é cadastrado? Cadastre-se agora!
Enviado: 2020-11-01 20:47:12Boa noite, vocês teriam o arquivo DWG desse componente?
Enviado: 2020-11-03 10:53:12weverspn
Infelizmente temos apenas o componente para Fritzing (veja na aba "descrição").
Enviado: 2020-08-30 00:43:48Com essa placa black Board consigo acionar relés?
Enviado: 2020-08-31 09:09:32carlosmiguelsilvajes
A BlackBoard UNO é uma placa da plataforma Arduino UNO, portanto é possível desenvolver qualquer projeto compatível com esta plataforma, como acionar relés, por exemplo.
Enviado: 2020-08-07 19:45:57Comprei a placa, ela veio bem embalada e perfeitinha. Porém. quando eu vou rodar qualquer programa da esse erro : "O sketch usa 5.174 bytes (16%) de espaço de armazenamento para programas. O máximo são 32.256 bytes", ja tentei mudar a versão da IDE e nao funciona. (Sou iniciante)
Enviado: 2020-08-07 20:56:30rafael.somenzari
Essa mensagem é apenas informativa, para você saber quanta memória será usada pelo seu programa. O mais importante é a IDE retornar uma mensagem de carregamento concluído quando você tentar enviar o código para a placa.
Enviado: 2020-07-20 15:46:10Achei ridículo não acompanhar o cabo de dados e não ter isso escrito junto ao produto como em outras placas. Vou fazer passar o código por telepática. Parabéns, perderam 10 clientes.
Enviado: 2020-07-20 16:02:43matheus.mikley
As nossas placas são anunciadas como as placas Arduino Italianas (https://www.robocore.net/loja/arduino/arduino-uno-r3 - por exemplo), e assim como este anúncio da placa Italiana em nosso site, a BlackBoard UNO também possui um lembrete em sua descrição que não acompanha cabo USB (repare na primeiro paragrafo do rodapé, ao lado do símbolo da Arduino). De toda forma, agradecemos pela observação, iremos analisar a melhor maneira de deixar esta informação mais evidente.
Enviado: 2020-07-12 03:52:20Olá, equipe RoboCore! Possuo uma BlackBoard encostada e penso em começar um projeto com ela, mas seria necessário que ela possuísse o BootLoader desbloqueado. Ela possui? Aguardo, e obrigado desde já!
Enviado: 2020-07-12 03:53:04Vitor.Ribeiro
OBS: A que eu possuo é uma BlackBoard v1.0!
Enviado: 2020-07-13 11:56:11Vitor.Ribeiro
Caso esteja se referindo ao modo DFU, que é permitido em algumas placas da plataforma Arduino UNO, infelizmente não será possível, pois diferentemente da outras placas Arduino UNO, a BlackBoard UNO (tanto V.10, quanto V1.1) possui um conversor USB-UART dedicado, que não pode ser atualizado. Em relação ao bootloader, a BlackBoard UNO se utiliza do mesmo bootloader das placas Arduino UNO ("Optiboot"), e você pode encontrar todas as documentações, inclusive o código fonte, nas referências da própria Arduino.
Enviado: 2020-07-11 14:25:14Boa tarde, uma ajuda por gentileza... Possuo uma placa BlackBoard UNO R3, e minha excelentíssima deixou cair um pingo de água nela sem eu ver... só percebi que tinha algo errado pois quando tentava executar o plotter ou o monitor aparece o seguinte erro: exception in thread awt-eventqueue-0 java.lang.outofmemoryerror java heap space, o resto está funcionando... será que tem como arrumar? Abraço!
Enviado: 2020-07-13 09:14:06ricardomahr
Encaminhe um e-mail para suporte@robocore.net, com o número de seu pedido, algumas fotos da placa, e a mensagem de erro completa retornada pela Arduino IDE ao tentar abrir o monitor/"plotter" serial.
Enviado: 2020-07-02 16:13:43Boa tarde! Ao conectar no PC minha nova placa Back Board o LED ao lado do PINO GND fica piscando laranja a cada segundo. Isso é normal?.
Enviado: 2020-07-02 17:05:24alexandreschimel
Sim, isso é completamente normal, já que ela está executando o código padrão de fábrica.
Enviado: 2020-06-30 16:33:03Esse Shields serve para o kit iniciante v8 blackboard uno r3
Enviado: 2020-07-01 08:10:05julio.2011cesar
Sim, todos os Shields voltados para a plataforma Arduino UNO são compatíveis com a BlackBoard UNO R3.
Enviado: 2020-05-18 13:04:26já vem com bootloader?
Enviado: 2020-05-18 13:45:37jerferson.lopes
Sim, a BlackBoard UNO R3 já é vendida com o bootloader gravado.
Enviado: 2020-04-15 01:44:45Preciso do Driver FTDI pra linux ?
Enviado: 2020-04-15 08:14:06silva.johngomes
Em computadores com o sistema operacional macOS ou Linux não é necessária a instalação do driver FTDI, pois ele já está instalado de fábrica nestes sistemas.
