Contador de Moedas

Projeto

Quando iniciamos em algo novo, temos a impressão que temos um bicho de sete cabeças pela frente, nestes momentos precisamos ter um alívio para entender que tudo é lógica, e este é um bom projetinho para ser feito e aplicar este conceito, voltado para a mecânica e para .

View this post on Instagram

A post shared by RoboCore Tecnologia (@robocore)

Lista de materiais

Circuito

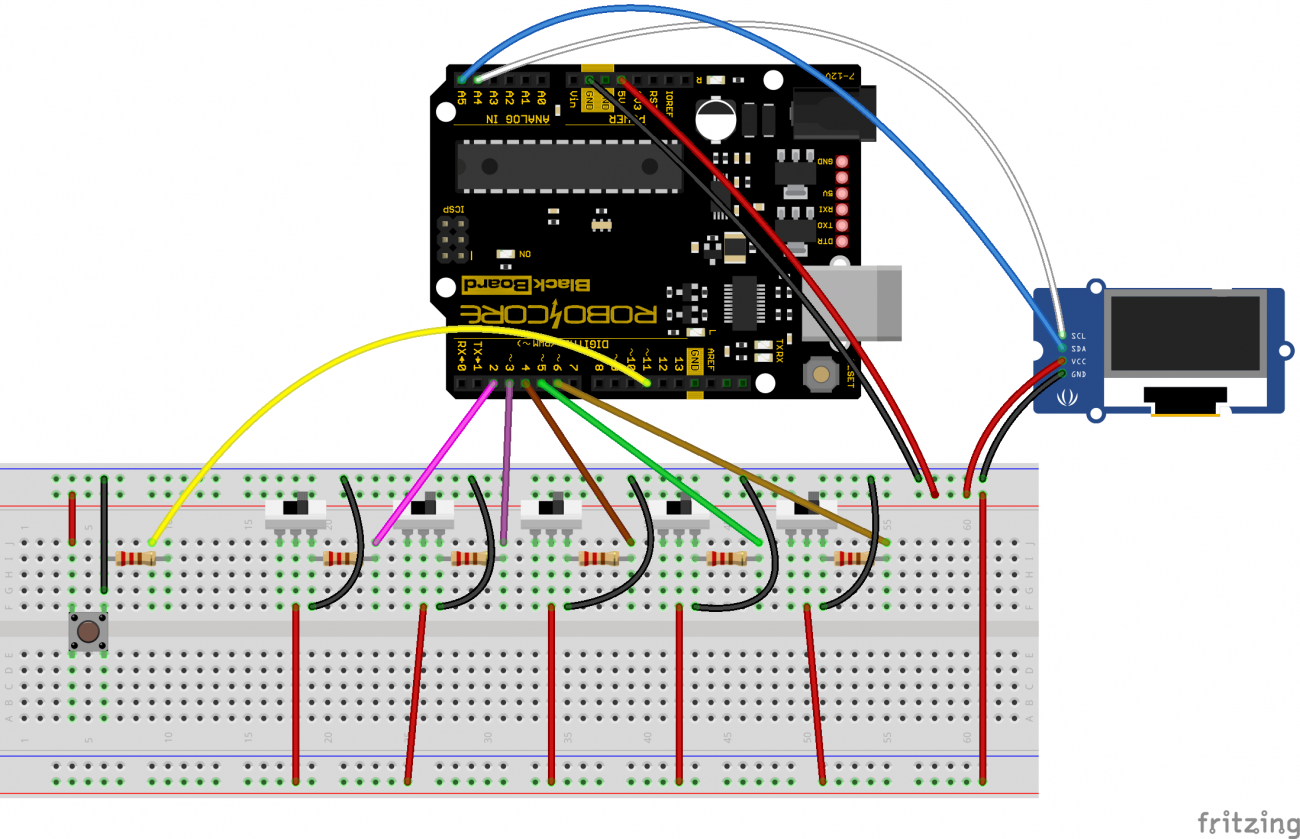

Para realizarmos esse projeto, montamos um circuito como o mostrado abaixo.

Código

O código abaixo foi desenvolvido para a nossa aplicação, e por isso, dependendo do seu projeto, pode ser que seja necessário algumas adaptações.

/*******************************************************************************
  RoboCore - Contador de Moedas

  Copyright 2025 RoboCore.
  Escrito por Thaina Almeida(16/07/2025).

  This program is free software: you can redistribute it and/or modify
  it under the terms of the GNU General Public License as published by
  the Free Software Foundation, either version 3 of the License, or
  (at your option) any later version (<https://www.gnu.org/licenses/>).
*******************************************************************************/

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128  // Largura do display OLED, em pixels
#define SCREEN_HEIGHT 64  // Altura do display OLED, em pixels

// Defina o pino de reset (RST) como -1 se estiver usando o pino de reset compartilhado com o Arduino
#define OLED_RESET -1        // Pino de reset do OLED (ou -1 se não estiver conectado)
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// Pinos dos botões
const int button1Pin = 2;  // Botão de R$1,00
const int button2Pin = 3;  // Botão de R$0,50
const int button3Pin = 4;  // Botão de R$0,25
const int button4Pin = 5;  // Botão de R$0,10
const int button5Pin = 6;  // Botão de R$0,05

//BOTÃO DISPLAY
const int button_button = 11;

//QUANTIDADES DE MOEDAS;

int qtd_umreal = 0;
int qtd_cinquenta = 0;
int qtd_vintecinco = 0;
int qtd_dez = 0;
int qtd_cinco = 0;

// Variável para armazenar o valor total
float totalValue = 0.00;

void setup() {
  Serial.begin(9600);

  // Define os pinos dos botões como entrada com resistor de pull-up interno

  for (uint8_t i = 2; i <= 6; i++) {
    pinMode(i, INPUT_PULLUP);
  }

  pinMode(button_button, INPUT);
  pinMode(led_umreal, OUTPUT);
  pinMode(led_cinquentacent, OUTPUT);
  pinMode(led_vintecincocent, OUTPUT);


  // Inicializa o display OLED
  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;)
      ;  // Não continue se o display não inicializar
  }

  // Início do DisplayOLED
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 1);
  display.display();
}

void loop() {

  //Serial.println(digitalRead(button1Pin) );
  //Serial.println(digitalRead(button2Pin) );
  //Serial.println(digitalRead(button3Pin) );
  //Serial.println(digitalRead(button4Pin) );
  //Serial.println(digitalRead(button5Pin) );

  // Verifica se algum botão foi pressionado
  if (digitalRead(button1Pin) == HIGH) {
    Serial.println("Caiu 1 real");
    totalValue += 1.00;
    qtd_umreal++;
    atualizaDisplay();
    delay(200);  // Delay para evitar leituras múltiplas do mesmo pressionamento
  }
  if (digitalRead(button2Pin) == HIGH) {
    Serial.println("Caiu 0,50");
    totalValue += 0.50;
    qtd_cinquenta++;
    atualizaDisplay();
    delay(200);
  }
  if (digitalRead(button3Pin) == HIGH) {
    Serial.println("Caiu 0,25");
    totalValue += 0.25;
    qtd_vintecinco++;
    atualizaDisplay();
    delay(200);
  }
  if (digitalRead(button4Pin) == HIGH) {
    Serial.println("Caiu 0,10");
    totalValue += 0.10;
    qtd_dez++;
    atualizaDisplay();
    delay(200);
  }
  if (digitalRead(button5Pin) == HIGH) {
    Serial.println("Caiu 0,05");
    totalValue += 0.05;
    qtd_cinco++;
    atualizaDisplay();
    delay(200);
  }

  if (digitalRead(button_button) == HIGH) {
    show_tabela();
  } else {

    atualizaDisplay();
  }
}

void show_tabela() {

  //TABELA PARA VALORES
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.print("R$: 0.05");
  display.setCursor(0, 14);
  display.print("R$: 0.10");
  display.setCursor(0, 28);
  display.print("R$: 0.25");
  display.setCursor(0, 42);
  display.print("R$: 0.50");
  display.setCursor(0, 56);
  display.print("R$: 1.00");

  //TABELA QUANTIDADES;
  display.setCursor(64,0);
  display.print(qtd_cinco);
  display.setCursor(64,14);
  display.print(qtd_dez);
  display.setCursor(64,28);
  display.print(qtd_vintecinco);
  display.setCursor(64,42);
  display.print(qtd_cinquenta);
  display.setCursor(64,56);
  display.print(qtd_umreal);
  display.display();
}

void atualizaDisplay() {
  display.clearDisplay();
  display.setTextSize(2);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(32,0);
  display.println(F("Total:"));
  display.setCursor(30,42);
  display.print(F("R$"));
  display.print(totalValue, 2);  // Mostra o valor com 2 casas decimais
  display.display();
}
