Pocket Kit | Bargraph de Sensor de Luminosidade

Projeto

O Pocket Kit é reconhecido pela sua versatilidade, neste projeto simples podemos transformar os dados de um sensor de Luminosidade em Leds aceso numa Barra de LED

View this post on Instagram

A post shared by RoboCore Tecnologia (@robocore)

Lista de materiais

Circuito

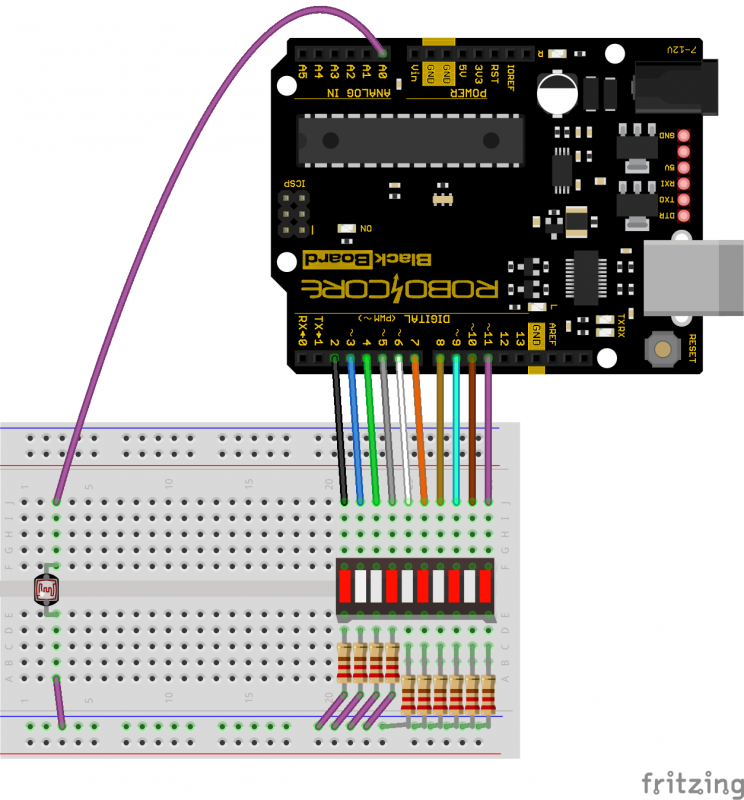

Para realizarmos esse projeto, montamos um circuito como o mostrado abaixo.

Código

O código abaixo foi desenvolvido para a nossa aplicação, e por isso, dependendo do seu projeto, pode ser que seja necessário algumas adaptações.

/*******************************************************************************
  RoboCore - Controle de LED RGB

  Exemplo de aplicacao usando uma BlackBoard UNO e componentes básicos

  Copyright 2025 RoboCore.
  Escrito por Thaina Almeida(16/07/2025).

  This program is free software: you can redistribute it and/or modify
  it under the terms of the GNU General Public License as published by
  the Free Software Foundation, either version 3 of the License, or
  (at your option) any later version (<https://www.gnu.org/licenses/>).
*******************************************************************************/

const int pinoLDR = A0;
const int ledPins[10] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11};

void setup() {
  for (int i = 0; i < 10; i++) {
    pinMode(ledPins[i], OUTPUT);
  }

  Serial.begin(9600);  // Para debug se quiser
}

void loop() {
  int valorLuz = analogRead(pinoLDR); // Valor entre 0 e 1023
  Serial.print(valorLuz); // Visualizar no Monitor Serial
  Serial.print("|");

  // Mapeia a leitura para o número de LEDs a acender
  int numLEDs = map(valorLuz, 0, 1023, 10 ,0);
  Serial.println(numLEDs);


  // Acende os LEDs de acordo com o valor lido
  for (int i = 0; i < 10; i++) {
    if (i < numLEDs) {
      digitalWrite(ledPins[i], HIGH);
    } else {
      digitalWrite(ledPins[i], LOW);
    }
  }

  delay(100);
}
