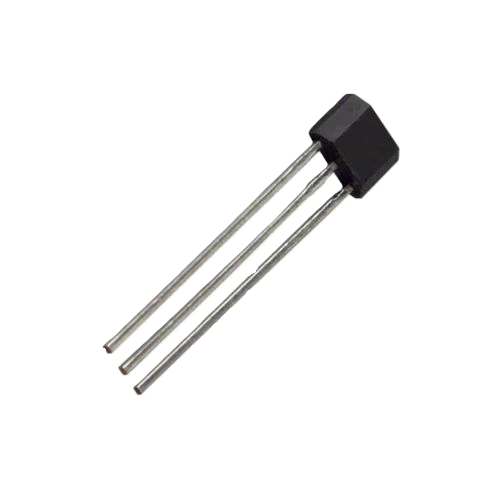

Sensor de Efeito Hall

Quantidade:
Formas de pagamento:
  • Pague em até 12x no cartão
  • Pague através do PayPal
  • Pague por Boleto Bancário
  • Pague por PIX
O CI US1881 é um integrado que serve como sensor de Efeito Hall. Isso é legal, mas...o que isto faz?
Segurando algo magnético próximo ao sensor irá causar uma variação na saída. Isto pode ser usado em um robusto sensor de presença. Um sensor do tipo reed também funciona muito bem, mas pode ser limitado pelo encapsulamento de vidro e o tamanho. Um sensor de efeito hall é muito menor, porém pode manejar menos corrente que um reed switch.

O dispositivo inclui um regulador de tensão para sensoriamento magnético, um comparador que amplifica a tensão hall, e um Schmitt trigger para fornecer a histerese do chaveamento rejeitando ruídos, e uma saída coletor aberto. Um regulador bandgap interno é usado para fornecer tensões de alimentação compensando a temperatura para circuitos internos e permite um amplo range de tensão de operação.
Se um fluxo magnético muito denso se aproximar, DO é ligado (nível lógico baixo). O estado da saída é mantido até que um fluxo magnético reverso caia em Brp causando o desligamento de DO (nível lógico alto).

Especificações:
  • Código do fabricante: US1881LUA
  • Tensão de operação: 3,5V a 24VDC
  • Temperatura de operação nominal: de -40 a 150ºC
  • Encapsulamento: TO-92 Flat
  • Baixo consumo de corrente
  • Compensa temperaturas
  • Grande range de tensões de operação
  • Pré-driver com coletor aberto
  • Corrente drenada na saída de no máximo 50mA
  • Proteção para polaridade reversa
Documentação:


Para fazer comentários é necessário estar logado. Efetuar login.

Você ainda nao é cadastrado? Cadastre-se agora!


fabiosilvamarques53
date Enviado 2018-11-23 21:05:09
Quero fazer um leitor de rotação. Vou colocar um ímã no eixo de rotação, será que esse sensor vai ser útil?

Francois
date Enviado 2018-11-26 12:20:01
fabiosilvamarques53
Esse sensor não é recomendado para a sua aplicação porque ele possui um registrador que mantém o nível de tensão na saída até que um campo magnético contrário seja aplicado sobre ele. Ou seja, se você aproximar um campo norte e a saída ficar em nível lógico alto, será necessário aproximar um campo sul para que a saída mude para o nível lógico baixo. Isso pode ser contornado usando dois ímãs com os polos contrários direcionados para o sensor, contudo isso nem sempre é prático.

mediote
date Enviado 2018-05-08 14:05:50
Boa tarde.
Estou pensando em usar esse sensor para fazer um lap timer para kart.
Nas pistas de kat, geralmente existe uma fita magnética no local onde é aferido os tempos de volta.
Esse sensor funcionaria nesse tipo de projeto?

Francois
date Enviado 2018-05-08 15:34:28
mediote
Este sensor mantém o nível lógico na saída até que um campo magnético de sentido oposto seja sentido. Ou seja, se você passar um campo norte por ele, será necessário passar em seguida um campo sul para que ele possa depois detectar o campo norte novamente. Isso significa que este sensor talvez não seja a melhor opção para o seu projeto.

lgfranco22
date Enviado 2018-03-27 10:08:44
Olá, tendo em vista que esse sensor detecta nível de magnetismo norte e sul. Eu consigo fazer um leitor de cartão com ele ?

Sabendo que a barra preta no verso dos cartões tem pequenos imãs, eu consigo ler essa sequência e armazenar numa variável pra comparação depois ?

Francois
date Enviado 2018-03-27 10:16:55
lgfranco22
Dependendo da intensidade do campo magnético dos ímãs do cartão, você pode usar esse sensor para detectá-lo (cartão presente ou não). Mas provavelmente você não conseguirá identificar o cartão pelo seu número, pois o estado da saída é mantido até que um campo magnético contrário seja aproximado do sensor. Isso também vale para reiniciar a saída caso você queira apenas detectar a presença.

paulocosta1980
date Enviado 2018-02-19 11:47:28
Ok, como eu saberei, de fato, que o código U18553 é a mesma coisa que US1881LUA?

Francois
date Enviado 2018-02-19 15:24:07
paulocosta1980
Veja a página 11 do datasheet do sensor, disponível na aba Documentação. Para o encapsulamento TO-92, os três primeiros dígitos da marcação (U18) representam o modelo do sensor e os três últimos (553) a data de fabricação do lote.

paulocosta1980
date Enviado 2018-02-16 20:47:42
Boa noite. Eu gostaria de um auxílio na interpretação do código presente no sensor. Está escrito U18 553 (ou U18553), O que quer dizer o código U18 e o código 553?

MarceloFarias
date Enviado 2018-02-19 11:34:29
paulocosta1980
O código do sensor vendido é US1881LUA. Esse código serve para identificá-lo dentre os modelos que existe em seu datasheet (disponível em documentação). Isso o identifica como um sensor hall do latch, ou seja, ele assume um nível lógico de acordo com o campo magnético que se aproxima dele (Norte ou Sul) e só comuta esse nível quando um campo de sentido contrário é aproximado. As letras "LUA" informam que ele pode trabalhar em temperaturas de -40 a 150ºC e possui um encapsulamento TO-92(Flat).

MarceloFarias
date Enviado 2018-02-19 11:37:02
paulocosta1980
Note que nem sempre o que está escrito no componente representa o código de datasheet.

fabiopa
date Enviado 2018-01-10 14:33:22
posso usar esse sensor, em um robo segue linha, para seguir um cabo no chão ?

Francois
date Enviado 2018-01-10 15:22:14
fabiopa
Este sensor mantém o nível lógico fixo na saída até que seja inserido em um campo magnético com polaridade contrária, ou seja, se ele passar por um ímã N ele manterá a saída em alta até que passe por um ímã P, quando o sinal será invertido. Você poderia utilizá-lo para seguir uma faixa, mas o seu circuito e o seu algoritmo deverão ser desenvolvidos considerando o comportamento do sensor. Se você quiser um sensor magnético, talvez seja melhor usar um que varie a saída em função da intensidade do campo magnético.

lgfranco22
date Enviado 2017-07-13 00:37:25
ola tenho uma duvida, o que seria: "um fluxo magnético reverso caia em Brp" ? eu aproximei um ima do sensor e ele acusou beleza mas sem eu dizer no codigo pra ele voltar em estado inicial, como eu faco pra "naturalmente" ele voltar ao estado anterior?

MarceloFarias
date Enviado 2017-07-13 09:24:30
lgfranco22
Então, esse sensor funciona por efeito latch. O que significa que ele assumirá um valor de nível lógico alto quando um campo magnético sul se aproximar e ficará nesse estado até que um campo magnético norte se aproxime que então o fará assumir nível lógico baixo. Tenha em mente esse funcionamento ao fazer o seu código.

LucianoFontes
date Enviado 2017-03-07 13:12:48
Boa tarde,

Vocês saberiam me dizer se esse sensor de efeito hall US1881 é equivalente ao A1326 do fabricante Allegro?

Francois
date Enviado 2017-03-07 14:30:30
LucianoFontes
Nao é equivalente, pois o US1881 é digital com dreno aberto.

LucianoFontes
date Enviado 2017-03-07 16:33:25
LucianoFontes
Obrigado pela informação François.
E vocês tem o A1326 pra vender aí na loja?

Francois
date Enviado 2017-03-07 16:41:33
LucianoFontes
Infelizmente não, o único sensor Hall que temos na loja é o US1881.

fabricio21
date Enviado 2016-07-23 16:38:43
Posso usar esse sensor com uma tag RFID para definir distância mínima de um objeto?

MarceloFarias
date Enviado 2016-07-25 09:54:29
fabricio21
Esse sensor é capaz de identificar variações no campo magnético campo magnético. Não é compatível com a tecnologia RFID.

DaviG
date Enviado 2016-03-08 08:06:03
Não intendi uma coisa. Esse sensor trabalha de forma linear ?
Isso é, a tensão nos seus terminais varia linearmente conforme a distancia de um íma ?

ViniDj
date Enviado 2016-03-08 13:21:25
DaviG
Este sensor é digital, portanto sua saída vai informar se existe ou não campo magnético próximo.
