Sensor de Chuva


Quantidade:
Formas de pagamento:
  • Pague em até 12x no cartão
  • Pague através do PayPal
  • Pague por Boleto Bancário

"Não adianta chorar pelo leite derramado", mas agora se a chuva cair você vai conseguir fazer seu Arduino sentir e fazer algo com isso!

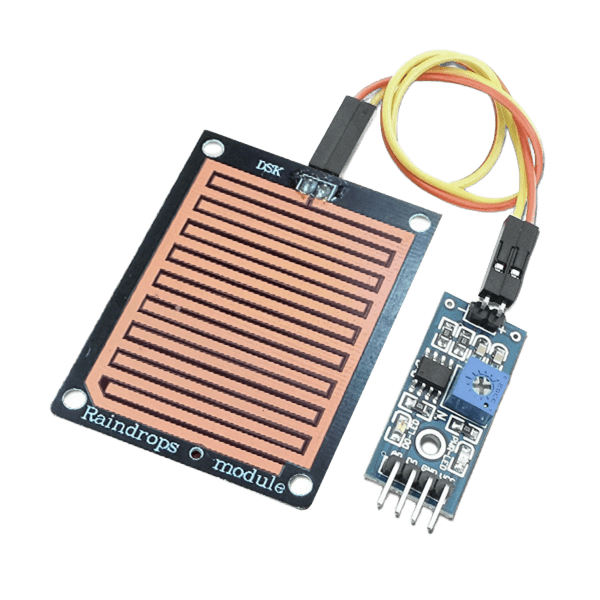

Este é o sensor de chuva, com ele você consegue passar a um microcontrolador, como Arduino, quando começa uma precipitação. A partir dessa informação você pode, por exemplo, fazer um motor funcionar para fechar uma janela, ou acionar um limpador de parabrisas, etc. Este sensor pode até mesmo sentir neve!

Seu funcionamento é muito simples. Faça a ligação da placa sensora no módulo de leitura através do cabo que acompanha o produto, e então ligue o módulo de leitura em uma entrada digital de sua placa. O sinal vai ficar constante em nível lógico alto (HIGH) enquanto a placa sensora estiver seca. A partir do momento que ela começa a receber pingos, o nível lógico vai para baixo (LOW). Existe um trimpot no módulo de leitura para ajustar o gatilho de quando o sensor entenderá como chuva ou seco. Dependendo da intensidade da chuva que você pretende sentir, este trimpot é muito útil. De toda forma, caso você queira também é possível fazer a leitura analógica dos valores lidos e assim poder agir gradativamente conforme a chuva. Por ser revestida dos dois lados, o sensor é resistente à oxidação.

Informações Técnicas:
  • Tensão de operação: 3,3V a 5V
  • Corrente de Saída: 100mA
  • Chip do módulo leitor: comparador LM393
  • Ajuste do sinal digital por trimpot
  • Opção de leitura digital ou analógica
  • Dimensões da placa sensora: 5,0 x 4,0 cm
Documentação:


Para fazer comentários é necessário estar logado. Efetuar login.

Você ainda nao é cadastrado? Cadastre-se agora!


vinicius.claudi
date Enviado: 2021-02-08 13:02:41
Olá, esse sensor funciona como sensor de toque também ? Se sim, precisa ser a pele ou na roupa já funciona ?

Giovanni5
date Enviado: 2021-02-08 13:27:44
vinicius.claudi
Este sensor até pode ser usado como sensor de toque, porém ele deve ter contato direto com a pele, e a sua variação de saída será muito pequena.

j.werley
date Enviado: 2019-03-31 18:51:11
Tenho um projeto para realizar, e em um determinado ponto preciso detectar a presença ou a ausência da água em um cano, este sensor resolveria isso? Se eu conseguir adapta-lo ao cano deixando os terminais de ligação para fora de forma isolada, ele atenderia a minha necessidade?

Giovanni5
date Enviado: 2019-04-01 12:57:20
j.werley
Sim, é possível utilizar este sensor para esta aplicação, porém talvez seja melhor utilizar um sensor de fluxo de água (https://www.robocore.net/loja/sensores/sensor-de-fluxo-de-agua) adaptado para essa aplicação. Deste modo, é garantida a passagem de água pelo sensor.

DIRETORIA
date Enviado: 2019-03-05 17:57:09
tem um programa já para ele ?
consigo medir o nivel logico da placa sem o trimpot como?

Giovanni5
date Enviado: 2019-03-06 18:10:02
DIRETORIA
Existem bibliotecas com exemplos básicos do funcionamento deste módulo. Para medir o nível lógico sem o trimpot seria necessário utilizar algum outro circuito, ou ligar o painel de chuva diretamente ao controlador, porém ele funcionará como uma resistência variável, deste modo a calibração terá de ser feita via software.

Xbox
date Enviado: 2017-06-25 14:54:26
ele já tem incluso a placa, conforme mostra na foto?

MarceloFarias
date Enviado: 2017-06-26 10:59:08
Xbox
Sim, o produto é enviado conforme a foto.
