Franzininho DIY


Quantidade:
Formas de pagamento:
  • Pague em até 12x no cartão
  • Pague através do PayPal
  • Pague por Boleto Bancário

Produtos Relacionados


A Franzininho DIY chegou na RoboCore! A partir de agora este kit está sendo montado na fábrica da RoboCore e enviado diretamente aos clientes. Este fabuloso projeto criado por Fabio Souza está levando conceitos de solda, eletrônica e programação a diversos cantos do Brasil e, para ajudar o projeto a ficar cada vez maior, a cada venda deste kit a RoboCore repassará uma parte da receita para o criador do projeto. Ajude você também esta iniciativa para que nosso país se desenvolva tecnologicamente!

A Franzininho DIY foi desenvolvida com a proposta de "Faça você mesmo" e com base na plataforma Arduino. O objetivo é que as pessoas que a adquirem, trilhem a jornada do Maker de eletrônica, montando e programando a sua própria placa compatível com Arduino.

Ela é fornecida em formato de Kit para soldar, não recomendamos que você adquira a Franzininho DIY já soldada, pois o objetivo pedagógico compreende a jornada de montagem. Com componentes fáceis de identificar e também de soldar, permite que qualquer pessoa com pouco ou nenhum conhecimento em soldagem consiga montar a sua placa tranquilamente e criar em pouco tempo projetos como, automação, robôs, jogos entre outros. Veja alguns exemplos nos links na seção Documentação acima.

A placa é baseada no microcontrolador ATtiny85 e foi criada para fins educacionais, é voltada para estudantes de curso técnico e engenharia, makers e hobbistas que desejam aprender sobre prototipagem, soldagem, eletrônica e programação em uma verdadeira experiência DIY.

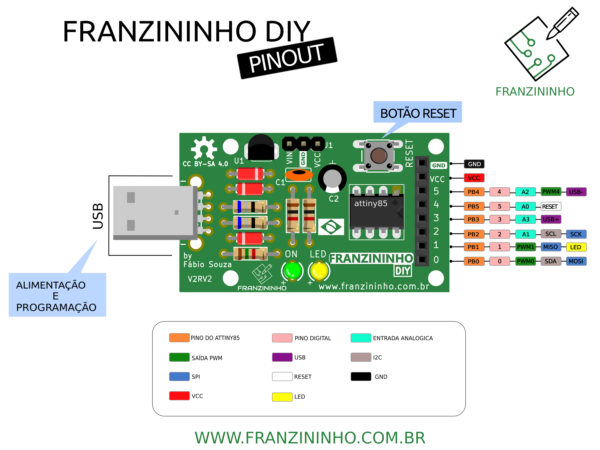

A placa possui 5 pinos de I/O, LED indicador de Alimentação, LED de uso geral, conector USB para alimentação e gravação, conector para alimentação externa (até 9 V), botão de Reset.


O projeto é open hardware e toda a documentação está aberta e disponível em português.

Ela pode ser programada diretamente na IDE do Arduino inclusive com Ardublock. Também pode ser programada em linguagem C usando IDE mais avançadas.

Especificações
  • Microcontrolador: ATtiny85
  • Pinos de I/O: até 6
  • Entradas Analógicas: até 4
  • PWM: 3
  • USI - Universal Serial Interface: 1 (pode ser usada como I2C ou SPI)*
  • Tensão de funcionamento: 5 V
  • Alimentação externa: de 7,5 V a 9 V
* As bibliotecas padrões de I2C e SPI da Arduino IDE não são compatíveis com o periférico USI.

Documentação


Para fazer comentários é necessário estar logado. Efetuar login.

Você ainda nao é cadastrado? Cadastre-se agora!


ageflavio
date Enviado: 2021-07-16 12:55:02
Boa tarde. Consigo usar ela para programar os attiny85 e usar em outra placa depois?
Vou utilizar somente essa placa ou preciso do arduino tbm?
Compatível com Windows 10? Obrigado

Giovanni5
date Enviado: 2021-07-16 13:26:23
ageflavio
A Franzininho DIY pode ser usada para gravar códigos em ATtiny85 que serão usados em outra placa, porém, como eles precisam estar com o bootloader gravado para receberem códigos, também é necessário uma placa Arduino para a gravação. Inclusive, como você pretende utilizá-los em outra placa, é melhor só usar uma placa Arduino para gravar os ATtiny85 diretamente pelo procedimento de gravação de bootloader, dispensando a necessidade da Franzininho.

fernandoxlopes
date Enviado: 2020-09-12 10:46:39
Bom dia, esse Franzininho consegue acionar o servo Micro Servo 9g SG90 pela saída PWM?

Giovanni5
date Enviado: 2020-09-14 08:44:48
fernandoxlopes
Sim, a Franzininho é capaz de controle servomotores, como é mostrado no "Projeto de Páscoa" da documentação oficial (https://franzininho.gitbook.io/franzininho-docs/exemplos/projeto-de-pascoa).

carlofarias
date Enviado: 2020-08-21 22:30:04
Recebi uma franzininho adquirida recentemente e observei que os pinos 4 e 5 estao com a marcacao trocada portanto devo ter atencao ao referir-me aos pinos mencionados durante a programacao. Confirmam essa observacao?

Giovanni5
date Enviado: 2020-08-24 08:36:18
carlofarias
Sim, os pinos com demarcação 5 e 4 são invertidos na conexão do microcontrolador (demarcação 5 conectada à porta 4, e demarcação 4 conectada à porta 5), como é mostrado no "mapa" de conexões da placa.

wayne.a
date Enviado: 2020-06-05 19:21:30
ele funciona bem com Módulo Cartão MicroSD?

Giovanni5
date Enviado: 2020-06-08 08:13:15
wayne.a
Sim, a Franzininho DIY deve funcionar normalmente com o módulo Cartão MicroSD.

estevao.anderle
date Enviado: 2020-05-08 20:42:14
Na gravação do bootloader, qual capacitor devo utilizar para plugar o reset com o GND de um Arduino Uno? Não encontrei essa informação em nenhum local da documentação.

Giovanni5
date Enviado: 2020-05-11 08:15:22
estevao.anderle
Para a gravação do bootloader, o capacitor de reset não é obrigatório, porém você pode utilizar o mesmo capacitor eletrolítico que acompanha  o Kit (10 uF). Se preferir, é possível gravar o bootloader com a placa já soldada e montada, como no tutorial a seguir, https://www.robocore.net/tutoriais/franzininho-primeiros-passos .

fernandorodrigoperei
date Enviado: 2020-04-28 18:31:10
vem com manual de como montar?

Francois
date Enviado: 2020-04-28 18:39:28
fernandorodrigoperei
O produto não contém um manual impresso, porém você encontra toda a documentação necessária no site oficial ( https://franzininho.gitbook.io/franzininho-docs/ ) e na área de tutoriais ( https://www.robocore.net/tutoriais/franzininho/ ).

Disnei
date Enviado: 2020-01-17 17:38:22
Se eu acidentalmente estragar algum componente ou a placa a Robocore venderá este componente individualmente?

Giovanni5
date Enviado: 2020-01-20 08:43:45
Disnei
Infelizmente não temos previsão de vender os componentes da Franzininho separadamente em nosso site. Entretanto, dificilmente você danificará a placa ou algum componente se seguir a montagem conforme os tutoriais, e com muita calma e atenção.

allanveiga.g
date Enviado: 2019-12-31 21:52:02
Feliz Ano Novo !!!

Francois
date Enviado: 2020-01-06 18:23:07
allanveiga.g
Feliz 2020!
