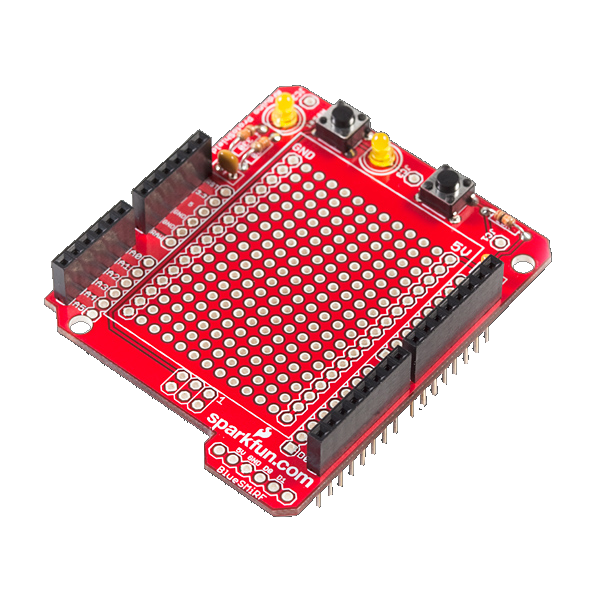

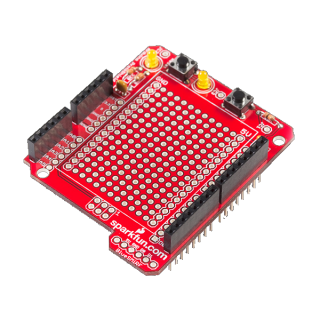

Arduino Shield - Proto Kit

Quantidade:
Shield ideal para fazer seus protótipos com o Arduino. Apenas encaixe-o sobre o Arduino e tenha a sua disposição diversas maneiras de projetar um circuito. Fornecendo ao usuário uma pequena área de solda, dois LEDs gerais, acesso a um soquete BlueSMiRF, um pushbutton geral, e o mais importante de tudo: o botão de reset da placa do Arduino no nível superior.

Este shield não vem soldado, vem em forma de kit para que o usuário final o solde. Mas, por se tratar de uma placa muito bem feita, com boas ferramentas na mão a tarefa se torna fácil e prazerosa para amantes da eletrônica. Para saber como montar a placa sugerimos que veja abaixo alguns tutoriais de montagem. Atenção: sempre verifique a posição dos componentes antes de soldar.

O kit é ideal para ser usado com uma Mini Protoboard 3,5 x 4,5 cm.

O Kit Inclui:

  • 1 x Proto PCB vermelha
  • 2 x Conector empilhável 6 pinos
  • 2 x Conector empilhável 8 pinos
  • 2 x LED amarelos
  • 2 x Resistor 330 Ohm
  • 1 x Resistor 10k Ohm
  • 2 x Botões
  • 2 x Capacitor cerâmico 0.1uF

  • Características:

  • Tamanho: 5,5cm x 6,5cm
  • Todos os pinos do Arduino são trazidos para o nível superior
  • Soquete BlueSMiRF para comunicação sem fio entre os Arduinos
  • 2 LEDs de uso geral
  • 1 botão de uso geral
  • Botão Reset trazido para o nível superior

  • Documentação:

  • Esquema do ProtoShield
  • Tutorial de montagem por Bob Gallup
  • Arquivos Eagle do ProtoShield

  • ATENÇÃO:
    - Este componente funciona apenas juntamente com uma das placas com microcontroladores (Arduino Duemilanove ou Arduino MEGA, visto que é um Shield, ou seja, um módulo aparte que aumenta as funcionalidades de sua placa Arduino).


    Para fazer comentários é necessário estar logado. Efetuar login.

    Você ainda nao é cadastrado? Cadastre-se agora!


    Mike_mms9
    Enviado: 2012-06-21 17:49:34


    Olá, este shield é compatível com o Arduino Uno v3?

    ViniDj
    Enviado: 2012-06-21 18:22:12

    Sim, ele é perfeitamente compatível com o Arduino UNO Rev3.
