Conversor de Nível Lógico

Quantidade:

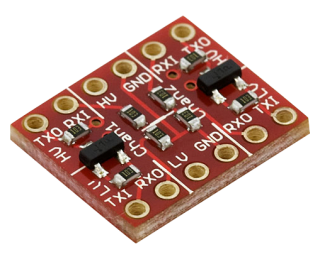

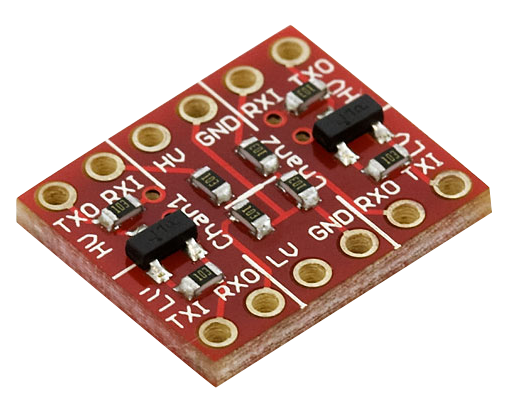

Se você alguma vez já tentou conectar um dispositivo 3,3V a um sistema 5V, você sabe quão desafiador isto é. Este conversor de nível lógico é um pequeno dispositivo que baixa o nível de 5V para 3,3V ou aumenta o nível de 3,3V a 5V. Este conversor de nível também funciona para dispositivos 2,8V e 1,8V. Cada conversor tem a capacidade de converter 4 pinos do lado alto para 4 pinos do lado baixo. Duas entradas e duas saídas estão disponíveis em cada lado.

É uma placa muito amigável! Pode ser usada para comunicação serial normal, I2C, SPI, e qualquer outro sinal digital. Não funciona com sinais analógicos.

O conversor de nível é muito fácil de usar. A placa precisa ser alimentada pelas duas fontes de alimentação (alta tensão e baixa tensão) que seu sistema utilizar. Alta tensão (5V por exemplo) no pino “HV”, baixa tensão (2,8V por exemplo) no “LV”, e o terra do sistema no pino “GND”. Os pinos são nomeados como Inputs e Outputs. Isso é relativo para a placa. Um sinal digital um indo para o pino RXI no lado 5V vai aparecer como 3,3V no RXO do lado 3,3V. Um digital um no pino TXI no lado 3,3V vai aparecer como 5V no pino TXO no lado 5V.

  • Dimensões: 0,5x0,6”
  • Documentação: Esquema
