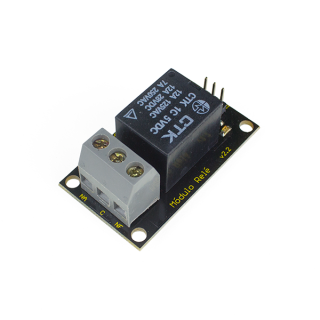

Módulo - Relé

Quantidade:
Este modulo pode ser usado em diversos projetos afim de acionar cargas de até 250VAC @ 7A ou 125VAC @ 10A. Pode ser usado para controlar luzes, equipamentos ligados a rede elétrica, motores, etc. Você pode fazer uma ponte-H baseada em relés com alguns destes módulos. Ele pode ser ligado diretamente a uma saída digital do Arduino, visto que possui saída padrão de 03 vias (VCC – GND – Sinal Digital) – lembrando que, como existe um relé com uma bobina de 5V no módulo, você deve ligar o pino VCC ao 5V regulado da placa Arduino. Existe um led na placa que mostra o estado do relé. Você possui acesso a três terminais do relé: Comum / Normalmente Aberto / Normalmente Fechado.

Exemplo de automação residencial:



Especificações:
  • Tipo: Digital
  • Placa com apenas um relé e todo seu circuito de driver
  • Sinal de controle: Nível TTL
  • Bobina: 5VDC 75mA
  • Carga nominal do relê: 12A 125VAC , 7A 250VAC
  • Carga nominal do módulo: 10A
  • Tempo de acionamento de contato: 10ms



  • Para fazer comentários é necessário estar logado. Efetuar login.

    Você ainda nao é cadastrado? Cadastre-se agora!


    brenogs88
    Enviado: 2014-04-14 12:24:11


    Quantos amperes ele aguenta controlar (passar por ele)?

    Francois
    Enviado: 2014-04-14 12:49:55

    O módulo suporta até 10A, mas o relê tem algumas restrições em função da tensão. Em 125Vac o relê suporta até 12A, portanto o máximo é limitado pelo módulo em 10A. Já para 250Vac o limite é de 7A, dado pelo relê. Verifique o datasheet do relê para mais informações.

    fabaumrox
    Enviado: 2014-04-12 00:08:57


    pra mim ligar lâmpadas e fechadura elétrica de forma independente, vou precisar de uma fonte externa?

    ViniDj
    Enviado: 2014-04-14 10:30:04

    É sempre recomendado utilizar uma fonte externa no Arduino para alimentar a placa. De preferência de 9V 1A para o regulador da placa não esquentar muito.

    fabaumrox
    Enviado: 2014-04-11 23:34:45


    Para ligar um módulo relé em um arduino, preciso de cabos m/m ou m/f?

    Niposan
    Enviado: 2014-04-14 10:18:51

    Você precisará de cabos m/f, macho para o Arduino e fêmea para o módulo relé.

    brenogs88
    Enviado: 2014-04-11 11:30:01


    Valeu, mas pra ativar em uma determinada direção tenho que ativar apenas um rele, e para outra direção o outro rele ou os dois de uma vez?

    Niposan
    Enviado: 2014-04-11 12:30:46

    Você precisará acionar os dois relés para inverter o sentido de rotação. Apenas atente-se que você precisará de uma chave para "interromper" os 12V.

    brenogs88
    Enviado: 2014-04-10 09:58:30


    posso utilizar dois desses para fazer uma ponte h , para acionar um motor 12 v , utilizando os 5v do arduino para ativar os reles . Caso de pra fazer a ponte; os dois reles tem q ficar com os contatos Normalmente Fechado ou como é ?

    ViniDj
    Enviado: 2014-04-10 10:23:50

    Sim, você pode usar 2 desses para fazer o controle em ambas as direções de um motor 12V e utilizar os 5V do Arduino para ativar os relés (você não terá controle de velocidade, mas poderá controlar a direção para os dois lados). Para fazer a montagem, os fios do motor vão um no comum de um módulo e o outro no comum do outro módulo. Em um dos módulos você deve ligar o NF no GND e o NA no 12V. No outro módulo deve ligar ao contrário, ou seja, NF no 12V e NA no GND.

    marciouno
    Enviado: 2014-03-30 17:57:18


    Boa noite! Por favor até quantos módulo rele poco ligar em meu Arduino uno. Desde ja agradeço

    ViniDj
    Enviado: 2014-03-31 10:24:39

    Sem shields externos, apenas 1. Mais que isso corre o risco da placa resetar. Usando um shield ProtoGo, você pode ligar até 12 relés.

    DCMir
    Enviado: 2014-03-27 21:46:58


    Boa noite! Estou tendo uma dificuldade com o módulo relé: depois que ligo o arduíno, após algumas poucas ativações / desativações do relé, um LCD ligado no circuito fica com as letras embaralhadas e já chegou a travar o arduíno. Estou usando o módulo para ligar um pequeno ventilador de mesa, que consome corrente muito inferior a que o módulo suporta. Saberiam me dizer o que pode ser o problema? Obrigado!

    ViniDj
    Enviado: 2014-03-28 12:24:33

    Se sua placa aparentemente está resetando. Isso provavelmente está ocorrendo pois os periféricos estão consumindo mais corrente que o regulador pode fornecer.

    luylson
    Enviado: 2014-03-27 09:34:36


    Bom dia pessoal gostaria de saber se com este relé é possivel verificar se ha energia em uma tomada, tipo uma parte do meu projeto precisarei verificar se ha energia na entrada do no-break.

    Niposan
    Enviado: 2014-03-27 10:20:09

    Não, pois o relé funciona como um interruptor, só que eletrônico. Para saber se tem tensão ou não na tomada, o ideal é utilizar algum sensor de corrente.

    igsilv
    Enviado: 2014-03-09 19:20:06


    se fosse para usar o relé em um disjuntor para ligar ou desligar todo um andar ou uma fase da casa ao invés de ligar so uma lampada, o rele suporta?

    Niposan
    Enviado: 2014-03-10 09:51:09

    Desde que a corrente não seja superior a 10A sim. Mas nesses casos o mais recomendado seria utilizar uma contatora, que possui uma capacidade de corrente bem maior, e um módulo relé para ligar/desligar a contatora.

    creomenes
    Enviado: 2014-03-01 23:29:22


    Qual a alteração que eu faço para me conecta em outra rede e fazer o acionamento do relé pela ethernet?

    ViniDj
    Enviado: 2014-03-05 10:06:20

    Se quer acionar o rele de qualquer lugar do mundo através da internet, você deverá mexer nas configurações do seu roteador, mais precisamente no redirecionamento de portas. Terá que fazer com que toda vez que seu IP externo junto a porta que configurou seja acessado, ele redirecione para o IP do Arduino.

    papafigo
    Enviado: 2014-03-01 16:05:45


    Posso , sem precisar de algo adicional, utilizar 2 destes relês em um arduino uno controlado pelo kit infra vermelho ?Irei usar apenas a alimentação do uno ou irei precisar de uma externa? E caso eu queira, posso apenas programar o atmega328 no arduino, e depois fazer todo o esquema de funcionamento para usar apenas o atmega328 separado do arduino?

    ViniDj
    Enviado: 2014-03-05 10:04:54

    O ideal se você quer usar 2 relés é usar o Arduino junto a um Shield ProtoGo e uma fonte externa (pode ser a de 9V 1A). Assim você garante que não terá problemas de alimentação e a placa não corre o risco de ficar resetando. Depois de montado o protótipo, você pode usar apenas o chip ATmega328 em um circuito a parte. Se quer apenas acionar 2 relés com o controle remoto, pode usar um chip até menor, como o ATtiny85 e gravá-lo usando sua placa Arduino como no video do ATtiny85.

    t31x31r4-onl
    Enviado: 2014-02-24 12:48:25


    Ola. posso usar esse relé para acionar uma bomba de poço 220V ?

    Francois
    Enviado: 2014-02-24 13:41:54

    Desde que a corrente consumida pela bomba não seja superior a 7A, sim, pode usar.

    meirinaldojunio
    Enviado: 2014-02-09 18:54:56


    que tipo de fonte, eu poderia usar para alimentar 5 desses?

    Niposan
    Enviado: 2014-02-10 17:53:00

    Você precisa de uma fonte de 5V que forneça pelos menos 1A para garantir o funcionamento sem problemas.

    meirinaldojunio
    Enviado: 2014-02-06 14:12:57


    Olá pessoal, sou iniciante aqui na RoboCore, queria saber quantos Módulos Relês posso add no arduino, e como posso fazer a programação deles?

    Niposan
    Enviado: 2014-02-07 20:04:03

    Você pode ligar um relé em cada porta, o problema é a alimentação dos módulos que deverá ser feita através de uma fonte externa, pois o regulador de tensão do Arduino não irá conseguir alimentar todos os relés.

    xenxo
    Enviado: 2014-02-05 19:35:01


    é possivel acionar 2 reles destes, e alimentar um modulo Bluetooth ao mesmo tempo sem usar alimentação externa ??

    Niposan
    Enviado: 2014-02-06 09:38:17

    Depende muito da corrente que sua porta USB pode fornecer. Para garantir o funcionamento, sugerimos utilizar a fonte externa, mas assim provavelmente irá funcionar.

    bgwagner
    Enviado: 2014-01-18 15:26:50


    Posso retirar este relé (dessoldar) e soldar no lugar o relé com acionamento de 12V sem trocar os demais componentes? Ou vocês vendem este módulo com relé de 12V?

    ViniDj
    Enviado: 2014-01-19 10:12:24

    Você pode fazer isso, porém onde existe 5V na placa terá que inserir 12V.

    bgwagner
    Enviado: 2014-01-09 22:52:57


    Olá, Gostaria de saber a durabilidade deste módulo, pois pretendo deixar o relé acionado por 12 horas contínuas, todos os dias do ano, para manter ligado um equipamento de 127V / 10A. Quantos anos o rele irá durar sem falhar?

    Niposan
    Enviado: 2014-01-10 11:31:05

    Sem carga o relé funcionará por cerca de 10 milhões de ciclos, mas com uma corrente de 10A este número cai para 50 mil ciclos. Maiores informações, acesse: http://www.cromatek.com.br/site/components/com_jshopping/files/demo_products/SRD_rev01.pdf. Apenas atente-se que esta versão de placa foi projeta para suportar 6,5A, conforme informado na descrição do produto. (Carga nominal do módulo: 6,5A)

    ViniDj
    Enviado: 2014-01-10 11:33:02

    Conforme o datasheet do Relé que vai no módulo, seu limite de operações para a parte elétrica é de 50.000 operações com uma taxa de 1800 operações por hora. Seu limite para parte mecânica é de 10.000.000 de operações numa taxa de 10.800 operações por hora. Estas são as únicas informações de durabilidade que temos da peça.

    predadorbr
    Enviado: 2013-12-10 12:49:20


    Como fornecer a energia de 5v se eu precisar ligar dois reles individuais?

    ViniDj
    Enviado: 2013-12-10 13:33:02

    O idela é usar o Shield ProtoGo. Dê uma olhada na seção de shields.

    predadorbr
    Enviado: 2013-12-02 20:59:33


    Essa minha duvida é de iniciante :). Não estou confiante ainda em usar o rele. Tem alguma figura demostrando que fio liga onde de forma ilustrativa. Eu não quero queimar o meu arduino :). Do tipo, arduino, rele e lâmpada por exemplo.

    Niposan
    Enviado: 2013-12-03 10:26:08

    considere que o relé funciona igual a um interruptor, sendo assim, basta procurar no Google algum esquema de ligação de interruptor com lâmpada.

    bmlc
    Enviado: 2013-11-30 18:47:54


    Boa tarde, Estou qurendo automatizar parte da minha casa e, minha dúvida tá no módulo relé. Até então, o único problema que pude observar foi o acionamento do ar condicionado, que, de acordo com meus calculos, necessita de 27A. Como posso fazer para ligá-lo conectando ao arduino? Achei este módulo no Deal Extreme, que eu acho que me serveria. http://dx.com/pt/p/1-channel-5v-30a-high-power-relay-module-for-arduino-8051-avr-pic-dsp-arm-153000 . É possivel ligar o ar com esse módulo? Vocês possuem algo que aguente uma corrente maior? Grato.

    ViniDj
    Enviado: 2013-12-02 07:37:52

    Na verdade, para equipamentos com ar condicionado nós aconselhamos ligá-lo simulando o comando enviado pelo controle remoto. Dê uma olhada no video sobre automação residencial usando o sistema Albatross na seguinte seção: http://www.robocore.net/modules.php?name=GR_LojaVirtual&categoria=24 (trata-se de uma maneira muito mais segura para acionamento do ar, pois você tem os 27A quando ele está funcionando, porém existem spikes - picos - quando você liga ou desliga ele, o que pode ser perigoso).
