LED RGB pontual

Quantidade:

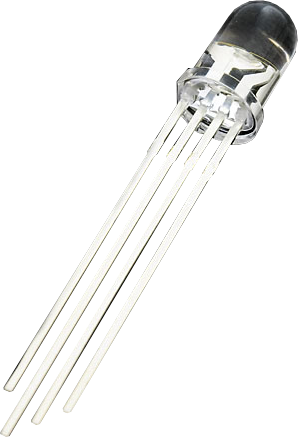

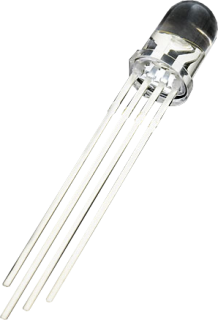

Você já ouviu falar de uma coisa chamada RGB? Vermelho (Red), Verde (Green), Azul (Blue)? E sobre LEDs RGB? Esses pequenos leds de 5mm tem 4 pinos – o Anodo é o pino mais longo. Um pino para cada cor e um anodo comum. Use este LED para um indicador de 3 estados ou use um sinal PWM para ter as três cores mixadas.

Esses LEDs são pontuais, então eles não são difusos. Deste modo, possuem um ângulo de abrangência menor.

Características:
  • Tensão:
    • Vermelho: 2,0V
    • Verde: 3,2V
    • Azul: 3,2V
  • Corrente:
    • Vermelho: 20mA
    • Verde: 20mA
    • Azul: 20mA
  • Luminosidade Máxima:
    • Vermelho: 800mcd
    • Verde: 4000mcd
    • Azul: 900mcd
    Documentação:

    Datasheet


  • Para fazer comentários é necessário estar logado. Efetuar login.

    Você ainda nao é cadastrado? Cadastre-se agora!


    jreisstudio
    Enviado: 2013-04-07 00:51:35


    tentei de todas as formas com que esse led acendesse, por varios tutoriais e assim: 1 - se ligo no gnd o pino maior nada ascende. 2 - se ligo o pino maior no 5V e os demais nas portas 8,9,10 (por exemplo) ascende, mas fica maluco, a combinação de RGB parece nao corresponder as pernas indicadas....Seria muito dificil postar um esquema ou um tutorialzinho.. rapido pra esse cara? Muito obrigado!

    ViniDj
    Enviado: 2013-04-08 11:06:21

    O modo correto é ligar a perna maior no 5V. Para testar qual perna é de que cor, ligue cada uma das 3 pernas em resistores e coloque elas, alternadamente, no GND do Arduino. Assim você descobrirá qual pino é de que cor. Para "brincar" com as cores, basta usar o PWM. Lembre-se que se você colocar 255 no PWM, o LED irá ficar apagado e se colocar 0 no PWM ele irá acender.

    jreisstudio
    Enviado: 2013-04-11 00:33:35

    é ao contrário então? se eu colocar por exemplo: RED = 0, GREEN = 255, BLUE = 255 ele vai me acender o vermelho e não o "cyan" (http://www.colorhexa.com/00ffff) para acender o ˜cyan teria que inverter para: RED=255 GREEN=255 BLUE = 0 é isso mesmo?

    ViniDj
    Enviado: 2013-04-11 10:01:55

    Exato! É ao contrário.

    RomuloP
    Enviado: 2012-12-10 16:53:39


    Posso usar três resistores de 300 ohm?

    ViniDj
    Enviado: 2012-12-10 16:57:50

    Sim, pode!

    RomuloP
    Enviado: 2012-12-10 20:06:32

    Vlw, mas tentei aqui e não acende... Meu kit chegou hoje tudo certo, comprei o iniciante + um led RGB pontual.

    ViniDj
    Enviado: 2012-12-10 20:11:41

    Faça o seguinte teste: coloque a perna maior em 5V e os outros pinos, com resistores de 300 ohm, no GND (ou em nível LOW). Este LED é ÂNODO comum. Faça o teste ligando ao contrário do que você está ligando agora. Deve funcionar.

    RomuloP
    Enviado: 2012-12-10 20:30:07

    Nossa vlw mesmo agora acendeu. Agora vou tentar programa-lo.

    BrunoMCT
    Enviado: 2012-07-03 02:19:04


    Há muito tempo nao vejo nenhum produto deste, tem alguma previsao?

    ViniDj
    Enviado: 2012-07-03 10:41:55

    Está para chegar uma leva destes LEDs. Não irá demorar.
