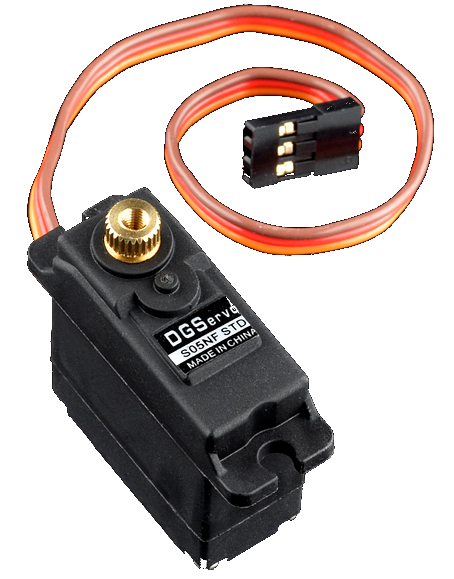

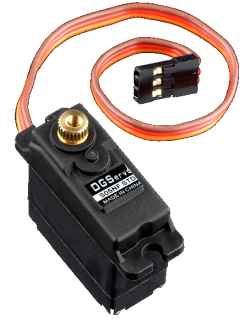

Servo DG S05NF STD

Quantidade:
Aqui está um servo motor simples, de baixo custo e alta qualidade para a maioria dos seus projetos mecatrônicos. Um servo pequeno, com o cabo padrão de 3 fios, com todo o hardware pronto para ser usado em qualquer tipo de projeto, inclusive facilmente com as placas Arduino (utilizando uma das saídas PWM).

Servo altamente recomendado para ser usado junto à Garra Robótica.

Características:
  • Rotação de 180º
  • Tensão de Operação: 4,8V a 6,0V
  • Velocidade @ 4,8V: 0,20 segundos / 60º
  • Velocidade @ 6,0V: 0,18 segundos / 60º
  • Torque @ 4,8V: 2,8kg.cm
  • Torque @ 6,0V: 3,2kg.cm
  • Dimensões: 28,8 x 13,8 x 30,2 mm

  • Datasheet


    Para fazer comentários é necessário estar logado. Efetuar login.

    Você ainda nao é cadastrado? Cadastre-se agora!


    brenogs88
    Enviado: 2014-04-14 20:46:58


    tem como eu controlar o sentido de rotação dele pelo serial monitor do arduino? Tipo altero ele da posiçao 0 para posiçao 90 ai ele gira no sentido anti-horario. é isso? Ou como inverto o sentido dele

    ViniDj
    Enviado: 2014-04-15 10:26:42

    Sim, você tem como alterar a posição através do serial monitor. Inclusive esta é uma das experiências do kit avançado.

    gabs01
    Enviado: 2014-03-21 13:39:46


    não

    ViniDj
    Enviado: 2014-03-21 13:43:34

    A maneira mais fácil de fazer o projeto que quer fazer é usando uma placa Arduino, utilizando a biblioteca Servo. Se você não sabe por onde começar, sugiro adquirir uma placa Arduino UNO R3 (a mais básica) que possui as funcionalidades pra isso.

    gabs01
    Enviado: 2014-03-20 22:51:50


    Estou com algumas dificuldades, teria como me indicar ou me ajudar para montar um circuito com PWM e com um temporizador para acioná-lo ?

    ViniDj
    Enviado: 2014-03-21 12:57:56

    Você está fazendo com Arduino?

    igsilv
    Enviado: 2014-01-26 21:51:17


    Fui fazer um teste no servo motor e quando ele chega nos 178, 179, 180 graus aproximadamente... ele fica tremendo... isso eh normal?

    Niposan
    Enviado: 2014-01-27 10:41:18

    Sim, é normal. Devido as características construtivas do servo motor nos extremos é normal que ele fique tremendo.

    igsilv
    Enviado: 2014-01-27 17:45:26

    pensei que poderia ser o potenciômetro com problemas...

    Niposan
    Enviado: 2014-01-27 18:11:01

    Acredito que fazendo ajustes no potenciômetro você conseguirá melhorar este problema.

    creomenes
    Enviado: 2014-01-18 03:24:17


    Qual o peso do servo?

    ViniDj
    Enviado: 2014-01-19 10:07:15

    Conforme o datasheet na página de descrição, ele tem 20g.

    Eduado
    Enviado: 2014-01-05 10:43:39


    como se define a corrente do servomotor como faço pra calcular???

    ViniDj
    Enviado: 2014-01-06 16:57:57

    Você pode medir a corrente que está passando pelo pino 5V do servo.

    wesleymorais
    Enviado: 2013-11-26 15:48:54


    boa t.arde, gostaria de saber dos fios do servo, qual cor é gnd, qual é vcc, onde coloco no arduino,obg

    ViniDj
    Enviado: 2013-11-26 16:59:54

    Marrom -> GND / Vermelho -> 5V / Laranja -> Sinal. Veja que não aconselhamos ligar diretamente no Arduino pois a placa pode resetar quando o motor mudar de rotação. Sugerimos utilizar o shield ProtoGo junto a este servo para mover com Arduino.

    wesleymorais
    Enviado: 2013-11-26 18:10:27

    e o que seria esse shild ProtoGo, no video que voces fizeram da garra com esse servo, tinha esse shild?

    ViniDj
    Enviado: 2013-11-26 18:37:31

    No video não tinha pois a porta USB do computador usado conseguia suprir mais corrente elétrica, mas o mais correto é usar o shield. Caso queira saber mais sobre ele, pesquise na busca da loja por Shield ProtoGo.

    wesleymorais
    Enviado: 2013-11-26 22:47:15

    obg pela atenção... tem que ajustar a posição 0º para a programação dar certo?

    ViniDj
    Enviado: 2013-11-27 10:45:42

    Não sei se entendi sua pergunta, porém este tipo de ajuste físico só existe em servos de rotação contínua.

    luiz002
    Enviado: 2013-11-25 12:59:59


    Previsão de chegada ? .-.

    ViniDj
    Enviado: 2013-11-25 21:59:12

    Chegarão mais unidades amanhã (26/11).

    JANG
    Enviado: 2013-11-11 16:38:03


    Boa tarde, o meu servo estragou e estou querendo substituir na garra tem uma previsão de chegada?

    ViniDj
    Enviado: 2013-11-11 16:39:56

    Teremos mais servos deste até o final desta semana, no máximo começo da próxima.

    Brustolin
    Enviado: 2013-10-23 08:04:34


    Quando chega??

    ViniDj
    Enviado: 2013-10-23 11:29:49

    Segunda quinzena de novembro.

    andreiamelog
    Enviado: 2013-10-19 15:26:36


    Um servo do tipo EZ- Robot S08NF STD pode ser usado numa garra mk II?

    ViniDj
    Enviado: 2013-10-21 11:09:37

    Até onde sabemos pelo fabricante, o único servo que se encaixa corretamente na garra é o Servo DG S05NF STD. Caso o servo que esteja se referindo tenha exatamente o mesmo tamanho com mesmo formato deste servo, acredito que você possa usar.

    rcdy2003
    Enviado: 2013-09-25 13:59:00


    Esse servo é padrão futaba ?

    ViniDj
    Enviado: 2013-09-25 14:05:24

    O cabeamento deste servo é GND-5V-Sinal.

    vfelipe.gomes
    Enviado: 2013-09-04 23:09:09


    Boa noite pessoal, Já temos alguma previsão para chegada deste servo. gostaria de adquiri-lo juntamente com a garra mkII Abraço

    ViniDj
    Enviado: 2013-09-05 11:00:13

    Sim, temos previsão. Devemos ter mais unidades na próxima semana. Estes servos foram importados juntos com as Garras, mas nosso fornecedor acabou se atrapalhando e não enviou. De toda forma, os servos já estão a caminho.

    MolinaAraucaria
    Enviado: 2013-08-22 11:06:01


    Ola! Preciso fazer um projeto de curso e montar um braço, com movimento de base, cotovelo e pulso, digamos. Com esse servo consigo esses movimentos? E o controle sem arduino usando apenas uma ponte H com botão de 3 estágios é possível? E também pretendo colocar um eletro imã no lugar da garra, vocês possuem esse dispositivo? Grato.

    ViniDj
    Enviado: 2013-08-22 11:34:43

    Você pode usar servos como este para fazer os movimentos do braço, porém não sei lhe dizer como pode fazer o sistema com botões usando apenas ponte-h (mesmo porque para mover os servos sem modificá-los, você precisa gerar um sinal PPM, e isto só é possível com um microcontrolador). Não trabalhamos com eletro-imãs.

    AndreMichelon
    Enviado: 2013-08-20 10:46:22


    Fala Galera, quando chega?

    ViniDj
    Enviado: 2013-08-20 10:54:10

    Apenas na primeira semana de setembro.

    projectX
    Enviado: 2013-08-12 15:52:42


    Há previsão de novas unidades?

    ViniDj
    Enviado: 2013-08-12 16:58:45

    Teremos mais unidades no início da próxima semana.

    Lsimoes
    Enviado: 2013-07-23 12:54:53


    Olá Vini, tem alguma novidade sobre a previsão de chegada deste servo?

    ViniDj
    Enviado: 2013-07-23 14:11:29

    Acredito que até o final do mês que vem tenhamos mais servos deste.

    anaruma
    Enviado: 2013-06-25 17:51:58


    Olá, estou fazendo um projeto de um braço automático e precizo deste servo para adaptar na garra que tem aqui no site. vocês tem previsão? conhece algum outro modelo de servo que pode se adaptar a esta garra? Obrigado.

    ViniDj
    Enviado: 2013-06-25 17:54:56

    Sem previsão no momento. Não conhecemos outro servo que possa ser usado na garra.

    Rstark
    Enviado: 2013-06-17 13:23:44


    equipe robocore tem muita diferença do servo motor DGS05NF STD para o servo motor DG06NF STD? os dois servem para usar com a garra MK-ll?

    ViniDj
    Enviado: 2013-06-17 13:54:57

    Você precisa verificar no datasheet do servo que está falando se as dimensões são iguais ao desta página. Se forem, provavelmente você pode usar na garra.

    Lsimoes
    Enviado: 2013-06-03 12:31:41


    Olá! Já tem uma previsão mais precisa?

    ViniDj
    Enviado: 2013-06-03 13:36:13

    Ainda não, nosso fornecedor está sem peças, desta forma não temos como passar uma previsão mais precisa.
