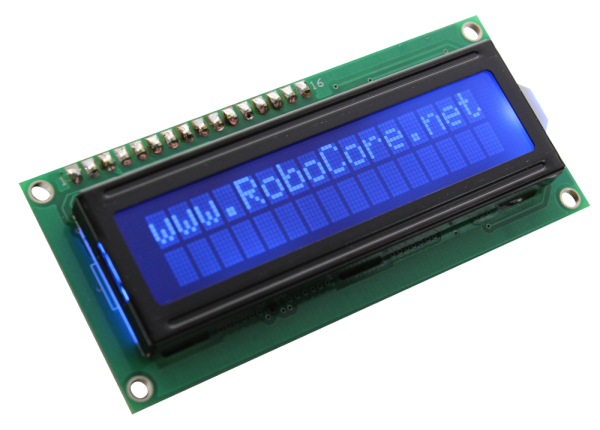

LCD 16x2 5V Branco no Azul

Quantidade:
Formas de pagamento:
Pague em até 12x no cartão
Pague através do PayPal
Pague por Boleto Bancário
Descrição:

Este é um display de 16 caracteres por 2 linhas que funciona em 5V. Texto branco sobre fundo azul. Utiliza o chipset ST7066/HD44780 de interface paralela (datasheet). O código da interface está disponível gratuitamente. Você vai precisar de aproximadamente 11 pinos de entrada/saída (I/O) para fazer interface com esta tela LCD. Inclui LED backlight.


Obs: É necessário adquirir uma Barra de Pinos Macho e soldá-la no display LCD.
Características:

  • Display LCD 16x2 de alta qualidade
  • Dimensões: 3.15" x 1.425" x 0.350"
  • Tensão de alimentação: 5V
  • Documentação:

  • GDM1602K.pdf
  • Datasheet Extendido
  • Exemplo de como ligá-lo ao Arduino



  • Para fazer comentários é necessário estar logado. Efetuar login.

    Você ainda nao é cadastrado? Cadastre-se agora!



    vrent
    Enviado: 2015-07-12 14:12:44

    Consigo usar mais de um LCD em um único Arduino?



    ViniDj
    Enviado: 2015-07-13 09:00:54
    Do modo convencional, ou seja, ligando todos os fios e usando o LCD pela ligação paralela, provavelmente não, porém se você usar, por exemplo, um módulo I2C ou algo do gênero, que possibilite uma comunicação serial entre Arduino e LCD, provavelmente sim.


    vrent
    Enviado: 2015-07-13 12:04:27
    O que eu quero é exibir mensagens diferentes em cada display.


    ViniDj
    Enviado: 2015-07-13 12:15:37
    Havendo uma interface digital você provavelmente consegue enviar para cada display um texto diferente.


    PHBDUQUE
    Enviado: 2015-07-11 21:21:23

    Olá, gostaria de tirar uma dúvida... Adquiri esse LCD mais um arduino r3 e outros componentes aqui, estou com um projeto em mente de usar o LCD, um LM35 e um cooler, posso ligar os 3 no Arduino sem ter problemas de queimar o arduino?( para o cooler usarei o circuito de proteção e o de ativação devido o seu consumo de corrente) não sei exatamente quanto o LCD consome e nem qual o máximo que o Arduíno pode fornecer ao todo.
    Desde já agradeço ;)
    Abrçs


    ViniDj
    Enviado: 2015-07-13 08:59:51
    O maior problema seria o cooler, porém aparentemente você já o resolveu com o circuito de proteção, então não há problema, você pode ligar tudo isso no mesmo Arduino.


    PHBDUQUE
    Enviado: 2015-06-25 00:18:10

    Fiz uma simulação ligando o LCD no Arduíno no site 123D.circuits conectei os pinos de acordo com o site comofazerascoisas que controlava totalmente o brilho do LCD, porém quando programei apareceu tudo certo só q no circuito havia dizendo q o LCD estava com sobrecarga de corrente, no real o que posso fazer para não correr esse risco e acabar queimando o LCD? Agradeço.


    ViniDj
    Enviado: 2015-06-25 09:12:29
    Ligando o LCD no Arduino você dificilmente vai queimá-lo por sobrecarga. Os LCDs que vendemos possuem resistores inclusive no LED do backlight, portanto nem pra isso você precisaria ligar resistores para baixar a corrente. De toda forma, sugiro que siga o tutorial oficial do site do Arduino, ao invés de seguir tutoriais de outros sites. Os tutorais fornecidos por eles são totalmente confiáveis. Segue o link de um exemplo: https://www.arduino.cc/en/Tutorial/LiquidCrystal


    Danrley
    Enviado: 2015-06-11 08:56:04

    Tem como fazer uma frase ficar passando igual uma animação?


    ViniDj
    Enviado: 2015-06-11 10:02:31
    Sim, basta utilizar loops na programação, como a rotina for.


    alissoneear
    Enviado: 2014-11-06 19:23:48

    Previsão ainda continua sendo para segunda semana de novembro?


    ViniDj
    Enviado: 2014-11-06 19:25:13
    Sim, é o que tudo indica.


    minorut
    Enviado: 2014-10-25 20:15:00

    Já esta para ficar disponível?


    ViniDj
    Enviado: 2014-10-27 10:51:19
    Previsão para a segunda semana de novembro.


    Jayme
    Enviado: 2014-10-17 10:50:07

    Fiz as conexões nos pinos do ldc, mas tanto nos jumpers quanto conectado ao circuito I2C ele fica com a primeira linha com o contraste no max e a segunda apagada e a blacklight acesa? O que pode ser?


    ViniDj
    Enviado: 2014-10-17 10:55:34
    Este display não é I2C, ele é serial. Faça a ligação para funcionamento serial que irá funcionar. Veja um exemplo em: http://arduino.cc/en/Tutorial/LiquidCrystal (para ligar o backlight você precisará usar ainda os pinos 15 e 16, no 5V e GND).


    Cleeberton
    Enviado: 2014-09-15 17:28:51

    Esse LCD já vem com os pinos soldados?


    ViniDj
    Enviado: 2014-09-15 17:59:35
    Não, nenhum dos LCDs vai com os pinos soldados (apenas o que vai no kit iniciante para Arduino, porém ele não é vendido separadamente).


    Cleeberton
    Enviado: 2014-09-14 07:46:26

    Previsão de chegada?


    ViniDj
    Enviado: 2014-09-15 10:11:47
    Previsão de chegada final de outubro.


    Roeng
    Enviado: 2014-05-06 18:30:27

    A Robocore está de parabéns! A Eficiência do processamento da compra é incrível !!!!! Precisava do LCD e queria este modelo, devido ser muito vendido tive que recorrer a outra loja que já atrasou duas semanas e ainda não tive informações sobre o produto na Robocore comprei ontem e hoje o pedido já foi enviado. Valeu Robocore!!!!!!


    Roeng
    Enviado: 2014-04-20 07:49:11

    Quando chegarão mais ????


    Niposan
    Enviado: 2014-04-23 10:43:17
    Acabaram de voltar algumas unidades por desistência de compra.


    JOAOPEDROkg
    Enviado: 2014-04-10 11:54:41

    É possivel no kit iniciante do arduino uno R3 o LCD preto no verde por esse LCD?


    Francois
    Enviado: 2014-04-10 12:22:06
    O Kit Iniciante é fechado, portanto não é possível trocar os displays de LCD. Contudo, você pode utilizar este modelo da mesma maneira que o do kit.


    Luci
    Enviado: 2014-03-08 18:43:36

    Qual o tipo de conector que tem que ser utilizado?


    ViniDj
    Enviado: 2014-03-10 10:19:46
    Você pode usar barras de 40 pinos macho 180º.


    Luci
    Enviado: 2014-03-08 18:42:39

    Tem previsão de quando vai chegar mais?


    ViniDj
    Enviado: 2014-03-10 10:58:01
    Acabam de chegar novas unidades.


    projectX
    Enviado: 2013-12-21 03:16:41

    Esse LCD já vem com os conectores soldados?


    ViniDj
    Enviado: 2013-12-23 10:01:18
    Não, ele não vai com os conectores soldados pois cada pessoa pode usar com um tipo de conector que preferir (macho ou fêmea). Apenas está soldado na foto para visualizar o efeito final.


    lenonh
    Enviado: 2013-09-10 23:51:32

    Este LCD Branco no Preto é o mesmo que o vendido na Sparkfun? Quando chegarão novas unidades?
    Obrigado.


    ViniDj
    Enviado: 2013-09-11 11:16:14
    Sim, é o mesmo, porém estamos trocando de fornecedor. Teremos um LCD tão bom quanto este porém a um preço melhor. A previsão é de que tenhamos mais unidades no final de Outubro.
