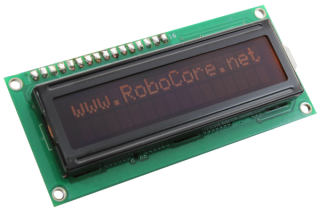

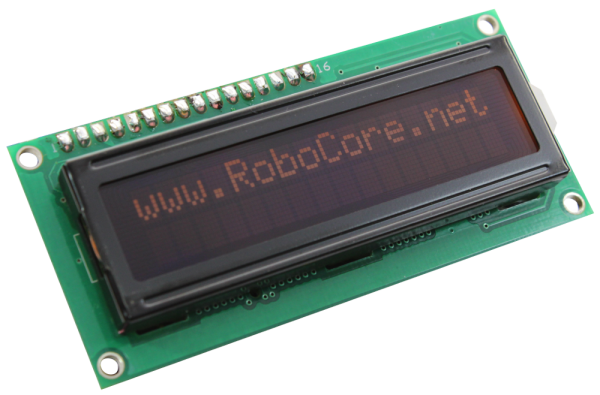

LCD 16x2 5V Laranja no Preto

Quantidade:
Formas de pagamento:
Pague em até 12x no cartão
Pague através do PayPal
Pague por Boleto Bancário
Descrição:

Este é um display basico de 16 caracteres por 2 linhas. Texto laranja sobre fundo preto. Utiliza o extremamente comum chipset HD44780 de interface paralela (datasheet). O código da interface está disponível gratuitamente. Você vai precisar de aproximadamente 11 pinos de entrada/saída (I/O) para fazer interface com esta tela LCD. Inclui LED backlight.


Obs: É necessário adquirir uma Barra de Pinos Macho e soldá-la no display LCD.
Características:

  • Display LCD 16x2 de alta qualidade
  • Dimensões: 3.15" x 1.425" x 0.350"
  • Tensão de alimentação: 5V
  • Documentação:

  • GDM1602K.pdf
  • Datasheet Extendido
  • Exemplo de como ligá-lo ao Arduino



  • Para fazer comentários é necessário estar logado. Efetuar login.

    Você ainda nao é cadastrado? Cadastre-se agora!



    Brenocastello99
    Enviado: 2015-08-26 14:05:21

    Boa tarde, tenho uma duvida, espero que voces possam me ajudar..  Tenho um projeto no qual preciso de um painel para controlar sensores ( ativa-los remotamente por fios), e como sou leigo no assunto, nao sei ao certo como fazer-lo.  esse painel serviria para meu proposito, ou me indicaria algum ?


    ViniDj
    Enviado: 2015-08-26 14:08:03
    Este LCD possui duas linhas para texto. Cada linha possui no máximo 16 caracteres, por isso o nome LCD 16x2. Se quer mostrar mais informações do que isso talvez precise de algo maior, ou você precisará ficar de tempos em tempos alterando a mensagem escrita.


    danielgleison
    Enviado: 2015-03-30 09:44:07

    Qual o consumo máximo de corrente de display? É adequado para ser ligado no 5V do Arduino?


    ViniDj
    Enviado: 2015-03-30 10:17:20
    Consumo médio de 125mA com o LED do backlight ligado. Sim, é adequado para ser ligado aos 5V do Arduino.


    rmservice
    Enviado: 2014-07-17 01:00:27

    sobre seu display LCD 16x2 "laranja no preto", me informa qual resistor devo usar no pino do anodo, para proteger a luz de fundo, pois usei um resistor de 10k e a luz de fundo ficou muito fraca, quase não dá pra enxergar nada, só quando apago a luz do ambiente...


    ViniDj
    Enviado: 2014-07-21 18:16:05
    Por a luz de fundo ser simplesmente um LED, você pode usar um resistor de 300 Ohms.


    tiagostruck
    Enviado: 2013-06-29 17:16:47

    Dá para conectar esse LCD via I2C com um mega? Abraços


    ViniDj
    Enviado: 2013-07-01 10:53:16
    Este LCD possui interface serial comum. Se quiser fazer comunicação via I2C você precisará fazer uma interface a parte para converter o I2C para serial.


    tiagostruck
    Enviado: 2013-04-10 21:39:06

    Olá tudo bem? Comprei um LCD desse aqui pelo site, porem, após horas tentando realizar os exemplos "Hello World" que vejo pela internet, inclusive no próprio site do Arduíno, não consigo, ele simplesmente não aparece nada no display. Ficam todos as colunas e linhas ligadas (a de baixo mais fraca que a de cima) e não mostra nada. Estou usando esse exemplo aqui: http://arduino.cc/en/Tutorial/LiquidCrystal e outros da internet, mas sem sucesso. Poderiam me dar um help?


    Lenz
    Enviado: 2013-04-10 21:47:58
    Provavelmente você está ligando algo errado. Envie uma foto do seu circuito para info@robocore.net para que possamos lhe auxiliar melhor.


    crisluft
    Enviado: 2012-11-17 19:06:11

    Olá gostaria de saber como escrever Preço no LCD
    pois eu escrevo Preço e no ç da uma coisa loca dai pesquisei na net que é um caracter especial
    mas não consegui resolver então gostaria de saber como escrever a palavra inteira de preferencia me deem o codigo feito


    ViniDj
    Enviado: 2012-11-19 12:01:56
    Infelizmente não é possível escrever este caractér utilizarndo a tabela da ROM A02 pois o chip deste display é americano e não europeu, portanto utiliza a tabela ROM code A00. Utilizando a biblioteca não é possível, porém você pode desenhar seu próprio caractér utilizando o seguinte site: http://www.quinapalus.com/hd44780udg.html (será uma forma mais trabalhosa, mas você pode colocar qualquer caractér ou símbolo que quiser).
