Motor DeWalt 18V New Style Drill


Quantidade:
Adicione para calcular o frete!
Formas de pagamento:
  • Pague em até 12x no cartão
  • Pague através do PayPal
  • Pague por Boleto Bancário
Especificações:
Tensão nominal18 V
RPM (sem carga)20.250 RPM
Constante de tensão:1125 rpm/V
Corrente (Stall): 155 A
Constante de torque:1.2 oz-in/amp (0.086 kgf.cm/amp)
Comprimento (caraça):71,2mm
Comprimento total:89mm
Diâmetro:47,1mm
Diâmetro do eixo:5mm
Peso:450g
Código do Fabricante:396505-22SV

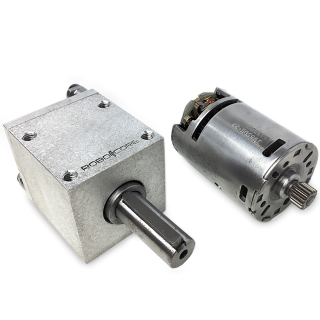

Recomendado para ser utilizado juntamente com a caixa de redução DWNS
DeWalt_18V_NewStyle.SLDPRT
Tamanho: 792 KB
Modificado em: 18/08/2009


Para fazer comentários é necessário estar logado. Efetuar login.

Você ainda nao é cadastrado? Cadastre-se agora!


ecofet.neac
date Enviado: 2020-03-10 15:58:46
Como eu chego no RPM so com o valor da constante de torque?

Giovanni5
date Enviado: 2020-03-10 16:25:17
ecofet.neac
Para chegar na velocidade final do motor, basta utilizar a constante de tensão das especificações do motor (1125 rpm/V), com ela, você terá a velocidade de rotação do motor, de acordo com a tensão aplicada sobre ele, por exemplo, caso você o alimente com uma tensão de 12 V, você terá uma velocidade de 13.500 RPM.

vinigtsilva1
date Enviado: 2019-10-28 10:17:56
kgf.cm? A unidade na especificação é kg.cm/A, aí multiplicando por uma corrente eu obtenho kg.cm e não kgf.cm. Tem algum erro de unidade na especificação?

Giovanni5
date Enviado: 2019-10-28 14:46:03
vinigtsilva1
A unidade de medida de torque correta é "kgf.cm", agradecemos pela observação, já corrigimos a descrição do produto.

vinigtsilva1
date Enviado: 2019-10-28 00:00:54
Como chego em um valor de torque do motor a partir dessa constate de torque?

Giovanni5
date Enviado: 2019-10-28 09:45:08
vinigtsilva1
A constante de torque desse motor está diretamente relacionada à corrente que estará alimentando-o, portanto, caso você forneça ao motor uma corrente de 10 A, por exemplo, ele irá gerar um torque de 0,86 kgf.cm (0,086 kgf.cm/A x 10 A) na saída de seu eixo.

evandroalvisi
date Enviado: 2019-04-28 22:00:15
este motor é mais forte que o old?

Giovanni5
date Enviado: 2019-04-29 10:34:03
evandroalvisi
Ambos motores DeWalt são similares, a grande diferença entre eles é, uma melhoria estrutural do New Style, em relação ao Old Style.

Elivando
date Enviado: 2018-04-16 12:26:39
boa tarde esse motor eu posso utilizar para girar em dois sentidos de rotação

Francois
date Enviado: 2018-04-16 15:47:22
Elivando
Sim, basta inverter a polaridade da alimentação do motor.

ezequias58
date Enviado: 2018-03-08 08:46:41
Olá bom dia..
É isso mesmo ele é 1125 rpm a 18 volts .vou pedir um para mim

Francois
date Enviado: 2018-03-08 12:51:20
ezequias58
Não, esse valor é a constante de rotação (Kv) do motor. Ou seja, alimentando o motor com 18 V, que é a tensão nominal, você terá aproximadamente 20250 rpm na saída (18 V x 1125 rpm/V).

brenoscj
date Enviado: 2017-06-13 15:02:05
Caso eu retire a engrenagem seria possível utilizar um "Acoplador Universal para Eixo de 5mm" disponível aqui no site. Lembrando que gostaria de utilizar o motor para mover a arma de meu robô.

ViniDj
date Enviado: 2017-06-13 16:09:41
brenoscj
Isso vai depender muito do seu projeto, nós realmente aconselhamos você ler o tutorial de robôs de combate de RioBotz antes de mais nada. Vendemos a cópia em inglês dele como livro, na seção livros, mas você também encontra gratuitamente no site da RioBotz para download.

Wurs
date Enviado: 2017-08-03 11:40:48
brenoscj
Brenoscj, é possível usar um acoplador pra isso. Porém eu recomendaria que vc fizesse um pequeno sulco no eixo ou rebaixasse ele como um eixo "D" para garantir que o parafuso de aperto não escape.
Outro método consiste em fazer uma polia com 5 centésimos de tolerância menor do que o eixo. E montar ela sob pressão.
Também pode se usar dilatação térmica para montar.

brenoscj
date Enviado: 2017-06-07 10:18:44
Olá, gostaria de saber como posso acoplar esse modelo de motor, ou até mesmo o old style, em uma polia para um robô de combate categoria 13Kg.

ViniDj
date Enviado: 2017-06-07 11:12:28
brenoscj
Seria para locomoção ou arma? Se for para locomoção, você faria o sistema de redução de que forma? Lembre-se de tomar cuidado com o peso do robô, cada motor desse possui aproximadamente 500g.

brenoscj
date Enviado: 2017-06-07 11:15:57
brenoscj
Seria para a arma. Não sabemos o peso exato ainda, mas pelo projeto calculamos cerca de 3 ou 4Kg.

ViniDj
date Enviado: 2017-06-07 11:55:39
brenoscj
Você pode usar esse motor com polias para arma, porém terá que tomar cuidado com o peso para não passar do limite da classe Featherweight. Sugiro também dar uma boa olhada no Fórum da RoboCore para saber comentários sobre usar esse motor como arma, ou sobre outras opções para uso com a arma. Além de tudo, sugiro dar uma boa olhada no tutorial de robôs de combate da Riobotz.

Wurs
date Enviado: 2017-06-07 11:56:51
brenoscj
Recomendo que retire a engrenagem do eixo para que seja possível usar o motor em outra aplicação. Com o eixo livre, existem diversos métodos de fixação de uma polia. Basta escolhes o que melhor se adequa ao seu projeto e as ferramentas que dispõem e mãos a obra.

Engepro
date Enviado: 2017-06-01 16:24:03
Boa tarde, qual o torque e a velocidade deste motor?

ViniDj
date Enviado: 2017-06-01 16:40:21
Engepro
Infelizmente o fabricante não informa essas especificações.

marco.abensur
date Enviado: 2017-05-28 01:25:44
Achei os seguintes dados na internet desse motor. Nao sei a confiabilidade, mas acho que ajuda a tr mais informações:

DeWalt Part #396505-22
Voltage 18vdc (can be overvolted)
Output gear 15 Teeth, nonstandard pitch
Body length 2 7/8"
Overall length 3 1/2"
Diameter 1 27/32"
Weight 15.65 oz or 0.9781 Lbs
Torque Constant 1.2 oz-in/amp
Voltage Constant 1125 RPM/volt
Stall Amperage 155 amps

BP396505-22
