Módulo - LCD I2C

cejunges
Enviado: 2018-10-06 22:20:50

é possível que exista algum tipo de conflito ao utilizar esse modulo i2c juntamente com um modulo de displays de 7 segmentos (como este abaixo)?
https://www.brainy-bits.com/wp-content/uploads/2017/12/Schematic_4bits-1200x1386.png

No meu arduino mega, esse modulo de 4 digitos funciona bem.. até eu ligar o i2c no endereço 0x27.
A partir daí, só o LCD funciona.

ViniDj
Enviado: 2018-10-08 12:29:34
cejunges

As formas de comunicação são diferentes, talvez haja algum outro problema fazendo com que o conjunto não funcione. Sugerimos testar os dois módulos a parte e apenas depois que tiver certeza do funcionamento de ambos de forma separada, una-os no mesmo código.

andrefd
Enviado: 2018-03-06 12:00:48

O modulo acompanha o cabo para conexão? A conexão pode ser feita em qualquer uma das laterais?

Francois
Enviado: 2018-03-06 13:45:50
andrefd

O módulo não acompanha nenhum cabo. Para montar o cabo você pode se basear no seguinte tutorial: https://www.robocore.net/tutoriais/como-montar-um-cabo-idc.html. Você também pode usar jumper de terminação fêmea para fazer essas conexões, mas ter o cabo IDC facilita a montagem, principalmente por causa da polaridade.

Você pode usar qualquer um dos dois conectores do módulo, eles estão em paralelo para permitir a conexão de vários módulos em sequência.

ramony.silva
Enviado: 2017-09-28 16:24:21

Francois, estão todos para baixo onde o endereço é 0x27, inclusive ja fiz o teste com um codigo que scaneia o i2c e o mesmo me retornou que o endereço era mesmo 0x27. porem mesmo assim não funciona. quando ligo o lcd com o i2c a luz de fundo acende... quando giro o potenciometro ao maximo ele mostra apenas a primeira linha toda preenchida... mas não escreve nada.

Francois
Enviado: 2017-09-28 16:56:21
ramony.silva

Você seguiu os passos do tutorial que está disponível na aba Documentação?

Envie um e-mail para o suporte@robocore.net com o número do pedido (Order ID) ou da nota fiscal para verificarmos o modelo, assim como algumas imagens e, se possível, um vídeo curto para entendermos melhor o que está acontecendo.

ramony.silva
Enviado: 2017-09-28 15:48:57

Tenho um modulo i2c da robocore... ja fiz vários testes porém sem sucesso... fiz tudo conforme manda o figurino... a luz de fundo acende, porém nada aparece. Estou usando a biblioteca fornecida pelo site e o mesmo codigo Helo World. Alguma dica ??

Francois
Enviado: 2017-09-28 16:13:03
ramony.silva

Pode ser um problema de endereçamento. No código de exemplo utilize o endereço 0x27, coloque todas as chaves do Dip Swicth na posição On e deixe o potenciômetro na metade. Caso não funcione, coloque todas as chaves na posição Off e teste novamente. É importante reiniciar a placa depois de mudar as chaves, pois elas definem o endereço do módulo e o código faz a inicialização do LCD no começo do programa.
Você também pode variar o potenciômetro para verificar se não é um erro de contraste, em que os caracteres estão apagados.

mediote
Enviado: 2017-06-20 23:28:29

Como ligo esse módulo a um NodeMCU?

MarceloFarias
Enviado: 2017-06-21 09:22:48
mediote

Acredito que basta ligá-lo nos pinos de I2C da NodeMCU e utilizar a biblioteca como para Arduino.
Veja esses links:
-https://nodemcu.readthedocs.io/en/master/en/modules/i2c/
-https://learn.sparkfun.com/tutorials/esp8266-thing-hookup-guide/all

mediote
Enviado: 2017-06-21 09:27:09
mediote

Marcelo, o meu NodeMCU só tem saída 3.3v.
Estou tentando ligar  um painel led 16x2 e pelo que eu vi a alimentação é de 5v.
Tem algum componente que posso utilizar ?

MarceloFarias
Enviado: 2017-06-21 10:47:44
mediote

Aparentemente não tem problema em ligá-lo diretamente, mas ele ficará um pouco mais fraco do que o normal. Veja esse tutorial: http://www.instructables.com/id/I2C-LCD-on-NodeMCU-V2-With-Arduino-IDE/

kakolima
Enviado: 2017-05-05 13:18:18

Boa tarde ,  Pessoal da Robocore !
 Lcd AGM -1602B , sabe me dizer, se ele não é compatível com módulo I2c ? Pois , pego este lcd , que uso em uma placa de microcontrolador , e não consigo ligar no I2C. Quando ligo o cabo do GND e do 5v, percebo que a placa Arduíno. fica sem piscar  e também não  acende nenhuma luz.   Soldei a placa como previsto ! Tem algo a fazer ?
Atenciosamente,
Marcos Lima.

Francois
Enviado: 2017-05-05 19:00:49
kakolima

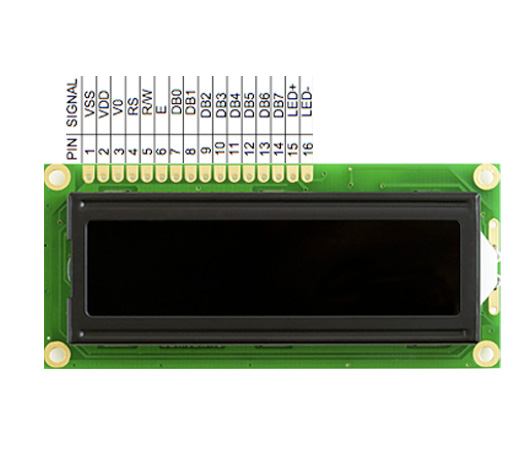

Você verificou que os pinos desse LCD são exatamente os mesmo que os LCD usado com o I2C (www.robocore.net/loja/produtos/lcd-16x2-5v-com-interface-i2c.html)? É muito comum encontrar displays com uma pinagem diferente, seja simplesmente invertida ou até embaralhada. Se for diferente, é possível que a incompatibilidade tenha danificado o módulo ou o display, mas pode ser também que funcionem normalmente.

kakolima
Enviado: 2017-04-30 10:54:47

Bom dia ,  Pessoal da Robocore !
Um divida que tenho, o módulo Lcd I2c , pode ser soldado em qualquer lado não importando a posição das portas ? No caso do meu Lcd AGM -1602B , qual seria a melhor lado para soldar ?
Atenciosamente,
Marcos Lima.

ViniDj
Enviado: 2017-05-02 10:30:36
kakolima

Existe uma posição única correta para solda do módulo no LCD. Veja nas fotos do seguinte produto como deve ser soldado: www.robocore.net/loja/produtos/lcd-16x2-5v-com-interface-i2c.html

kakolima
Enviado: 2017-04-29 12:48:14

Boa tarde , Pessoal da Robocore !
Comprei o módulo LCD I2C a vocês no começo do ano , mais só agora tive tempo de começa a fazer meu projeto . A minha duvida é , se tenho que soldar o modulo I2C no Lcd que tenho ou ele executa de outra forma ?
Atenciosamente,
Marcos Lima.

ViniDj
Enviado: 2017-05-02 10:29:39
kakolima

Para usar o módulo LCD I2C é necessário fazer a solda do LCD no módulo.

proj.titi
Enviado: 2017-03-18 10:53:34

Este modulo pode ser usado com o arduino Due, ja que, o Due trabalha com tensao de 3.3v, pode ser utilizado um fonte externa para alimentaçao dos shilds com outro nivel de tensao? As bibliotecas sao compativeis?

Att,

Eng.thiago de figueiredo

MarceloFarias
Enviado: 2017-03-20 10:44:07
proj.titi

Você pode utilizar um conversor de nível lógico: https://www.robocore.net/loja/produtos/conversor-de-nivel-logico.html
A biblioteca deve ser compatível, pois o protocolo funciona de maneira similar no Due.

lucasfdem
Enviado: 2016-11-24 22:48:13

Quando vão ter mais módulos disponíveis? Obrigado pela atenção, bom trabalho pra todos!

MarceloFarias
Enviado: 2016-11-25 09:25:52
lucasfdem

Infelizmente só iremos ter novas unidades desse produto em Janeiro. Uma opção seria comprar o módulo já com o LCD.

ChoPPerX
Enviado: 2016-10-09 17:49:49

Boa tarde!

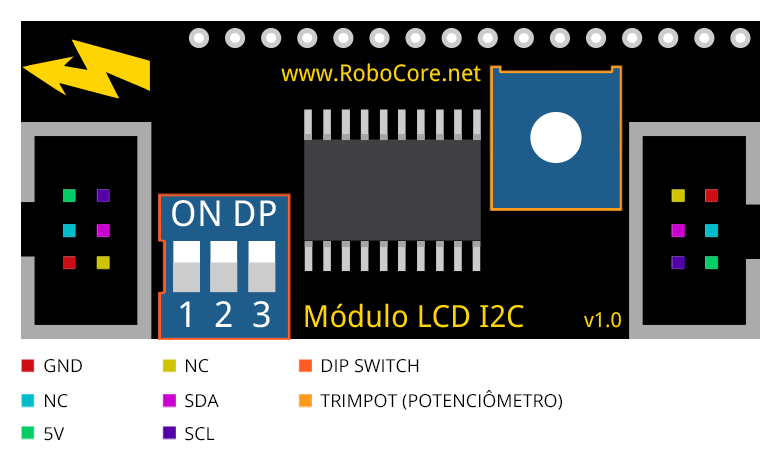

Para que servem os pinos  NC da placa?

Francois
Enviado: 2016-10-10 11:55:55
ChoPPerX

NC é a abreviação de Nada Conectado, que indica que não é preciso conectar nenhum sinal nesses pinos.

homer
Enviado: 2016-09-12 10:02:55

Como sugestão, vcs poderiam incluir os conectores de 6 vias ou pelo menos vendê-los no site, porque não encontrei nas lojas que pesquisei.

MarceloFarias
Enviado: 2016-09-12 10:21:01
homer

Se tudo correr bem, em algumas semanas teremos o cabo e os conectores disponíveis  aqui no site =)

duduht
Enviado: 2016-07-30 13:41:33

Estou tendo problemas para utilizar o módulo com meu display 16x2.  Fiz todas as conexões conforme a documentação e as chaves estão nas posições corretas, mas apenas a luz de fundo e o led do i2c liga, o texto não aparece na tela.

Alguém sabe como resolver?

MarceloFarias
Enviado: 2016-08-01 09:57:03
duduht

Você já chegou a seguir o nosso tutorial: <www.robocore.net/modules.php?name=RC_Tutoriais&id=36>?
Peço que tente mais uma vez seguindo cada passo contido no nosso tutorial. Caso o problema persista, você pode nos enviar um email descrevendo seu problema juntamente do número do pedido no qual você realizou a compra do módulo para o endereço <suporte@robocore.net>.

duduht
Enviado: 2016-08-01 21:10:18
duduht

Oi Marcelo, obrigado pela resposta.
Consegui resolver agora, era a intensidade o problema. Eu já tinha descartado essa possibilidade pois tinha feito vários testes com o potenciômetro, mas acontece que tinha mais um pouco de rotação que ainda faltava para travar, era o suficiente para aparecer as letras.

MarceloFarias
Enviado: 2016-08-02 09:20:18
duduht

=)

Brabolets
Enviado: 2016-07-25 15:56:48

Posso ter problemas caso inverta o SDA com SCL?

hallszombie
Enviado: 2016-07-25 17:04:41
Brabolets

Olá Brabolets, Não tem problema inverter os pinos, a unica coisa que poderá acontecer é que o modulo não entenderá nenhum comando.

abraaolima
Enviado: 2016-05-09 21:30:53

posso soldar  pinos fêmea, para se preciso trocar o display?

MarceloFarias
Enviado: 2016-05-10 09:39:02
abraaolima

Sim. Você apenas deve observar que esse tipo de montagem poderá ocupar um pouco mais de espaço do que a solda direta ao LCD ocuparia. Tirando isso não teria problema algum soldar uma barra de pinos fêmea.

maicom
Enviado: 2016-04-26 11:32:07

amigo tem como envia por carta registrada uma unidade

ViniDj
Enviado: 2016-04-26 12:06:52
maicom

Infelizmente não há como enviar produtos por carta registrada, já tentamos isso no passado e tivemos uma advertência junto aos Correios. Dessa forma, só temos como enviar produtos em caixas por Sedex ou Pac.

henrycmoreira
Enviado: 2016-03-22 13:03:47

Boa tarde, poderia utilizar este módulo para receber sinais de 8 sensores? Expandindo as portas do arduino Uno?

Francois
Enviado: 2016-03-22 18:29:16
henrycmoreira

Sim, desde que os sensores sejam digitais e operem dentro das especificações elétricas do PCF8452. Veja os pinos disponíveis no esquema elétrico na aba Documentação.

dbras
Enviado: 2016-02-26 00:03:01

Tive muita dificuldade em ligar o módulo, comprei até outros pensando que o problema era no item, mas o problema estava no endereço do módulo 0x27, utilizei I2C Scanner, e identifiquei o endereço em 0x20 e funcionou perfeitamente, o link do Scanner (http://playground.arduino.cc/Main/I2cScanner)

abraaolima
Enviado: 2016-05-14 00:19:58
dbras

vlw man, me ajudou kkk

dbras
Enviado: 2016-05-14 18:46:33
dbras

Excelente fico satisfeito em saber que o comentário foi útil à alguém.

tiagopic
Enviado: 2016-02-11 20:11:28

Qual pino do arduino devo conectar o SDA e o  SCL no Arduino Uno?
Outra pergunta, no exemplo da biblioteca ele pede 0x27(Hex) que para decimal fica 39. Como faço esse endereçamento?
Estou tentando usar o I2C com o LCD que vem no kit iniciante do Arduino. Creio que deveria funcionar.
Obrigado.

ViniDj
Enviado: 2016-02-12 09:50:09
tiagopic

Funciona sim, sem problemas. O ideal neste caso é usar a biblioteca que disponibilizamos na seção Documentação aqui na página do produto, ela possui códigos de exemplo que você pode se basear pra fazer a comunicação. Como você poderá ver no exemplo de Hello World da biblioteca, quando você inicializa o display você já fala qual é o endereço, como está na linha:
LiquidCrystal_I2C lcd(0x27,16,2);
Quanto aos pinos, o SDA e SCL no Arduino UNO podem ser encontrados na legenda se você olhar na parte de baixo da placa (se for a versão R3 original). Eles estão depois dos pinos digitais 11, 12, 13, GND, AREF, SDA e SCL.

tiagopic
Enviado: 2016-02-12 10:31:25
tiagopic

Ok. Obrigado.
A questão do endereçamento lógico sem problemas, eu só não sabia como fazer o endereçamento físico na interface, mas achei em outros sites que 0x27 são os 3 pinos para cima.
Obrigado.

thiago.boito
Enviado: 2016-01-11 22:00:56

serve em LCD 20x4?

ViniDj
Enviado: 2016-01-11 22:38:00
thiago.boito

Serve sim, sem problemas.
