ESP32 com Display oLED


Quantidade:
Adicione para calcular o frete!
Formas de pagamento:
  • Pague em até 12x no cartão
  • Pague através do PayPal
  • Pague por Boleto Bancário

Precisando exibir informações próximas ao seu processador ESP32? Com esta placa você conseguirá facilmente mostrar informações no excelente display oLED embutido na placa. Exiba textos, números, formas, desenhos, ícones e muito mais com a biblioteca para o display disponível abaixo. O monitoramento dos seus projetos de internet das coisas nunca foi tão simples!

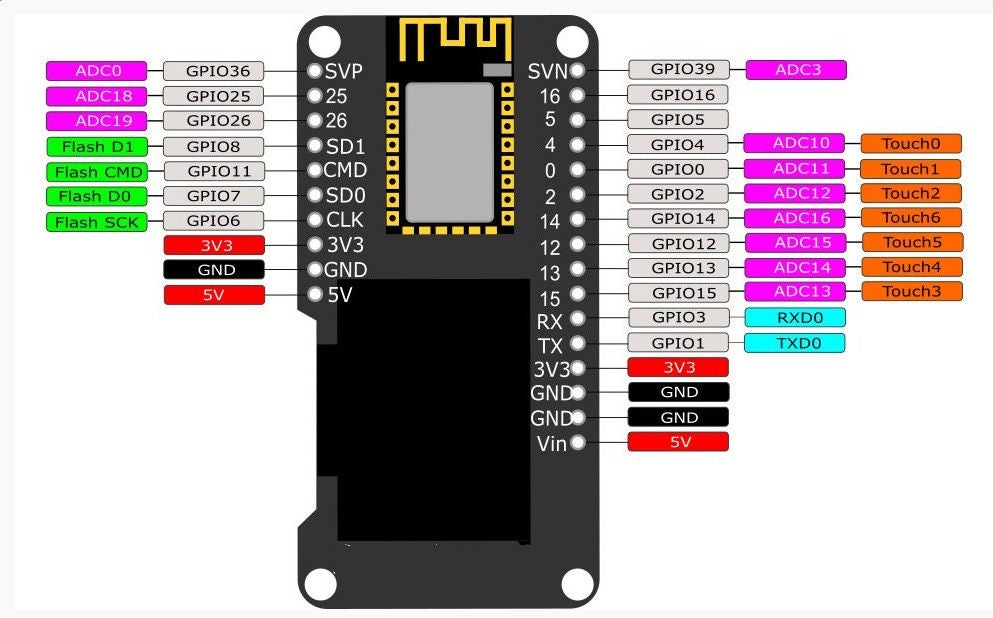

Veja na imagem abaixo a configuração dos pinos de saída deste módulo.


Informações Técnicas
  • Processador: Xtensa® Dual-Core 32-bit LX6
  • Memória Flash programável: 4 MB
  • Memória RAM: 520 KBytes
  • Memória ROM: 448 KBytes
  • Clock máximo: 240 MHz
  • Pinos Digitais GPIO: 11 (todos com PWM)
  • Resolução do PWM: até 16 bits (ajustável via código)
  • Wireless 802.11 b/g/n - 2.4GHz (antena integrada)
  • Modos de operação: Access Point / Estação / Access Point + Estação
  • Bluetooth Low Energy padrão 4.2 integrado

Passo a Passo de Programação

Para programar a sua placa ESP32, siga os passos abaixo.
  • Instale o Driver da placa seguindo este tutorial
  • Instale o pacote da placa na Arduino IDE seguindo estas instruções
  • Com o driver e pacote de placa instalados corretamente, na Arduino IDE, selecione a porta correta para a sua placa, e o modelo de placa WEMOS LOLIN32
  • Para testar o oLED da placa, instale a seguinte biblioteca
  • Abra um exemplo qualquer da biblioteca instalada (Arquivo -> Exemplos -> ESP8266 and ESP32 OLED Driver for SSD1306 display), e altere a linha SSD1306Wire display(0x3c, D3, D5) para SSD1306Wire display(0x3c, 5, 4)
  • Após a compilação do código, a IDE irá exibir a mensagem a seguir

  • Connecting........_____....._____....._____....._____

  • Nesse instante, pressione e segure o botão "BOOT" da placa para que ela comece a ser gravada, e então solte o botão

Conteúdo
  • 01 x Placa com ESP32 e display oLED
  • 02 x Barras de Pinos (não soldadas na placa)

Documentação
