Dino V2 - Dual Motor ESC

Quantidade:
Formas de pagamento:
  • Pague em até 12x no cartão
  • Pague através do PayPal
  • Pague por Boleto Bancário
  • Pague por PIX

Previsão de retorno ao estoque: Junho de 2023.

A Dino V2 é a nova versão da consagrada controladora Dino. Trata-se de um controlador para dois motores otimizado para o uso com rádio controle e seus receptores. Esta placa é indicada para robôs de tamanho pequeno e mini (antweight), mini carros de controle remoto e outros modelos.

Com esta eletrônica é possível controlar dois motores DC com escova, cada um a até 1,1A contínuos. A corrente de pico é de 2,8A e ela pode agir durante poucos segundos. Esta placa possui proteção térmica, o que significa que você não precisará se preocupar em queima devido a acidentais stalls.

Possui BEC de 5V, portanto ela pode alimentar um microcontrolador ou o próprio receptor de rádio controle pelos cabos de sinal. Possui também LED para indicação de status dos canais.

Agora a Dino possui proteção contra polaridade reversa, tornando-a ainda mais robusta! Em sua nova versão ela possibilita três modos de uso:
  • Modo Mixado: um dos canais controla a movimentação do robô, enquanto o outro controla as curvas (este modo vai por padrão na placa, basta deixar os pads no verso da placa sem solda).
  • Modo Tank: cada canal controla um dos motores, de forma independente (para ativar este modo, solde os pinos TANK e CENTRAL no verso da placa).
  • Modo Mirror: as duas saídas respondem a um único canal, perfeito para controlar dois motores com apenas um dos sticks do rádio (para ativar este modo, solde os pinos MIRROR e CENTRAL no verso da placa.)
A placa ainda conta com novos reguladores de tensão e filtros para garantir uma operação plena e estável. Seu uso é muito simples. Como ela já vai programada, basta fazer a ligação conforme a imagem abaixo para utilizar o driver.

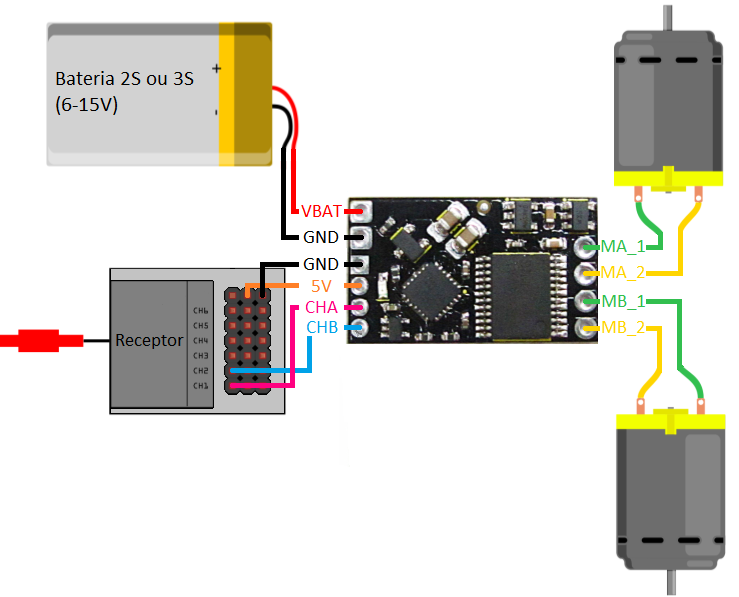

Exemplo básico de ligação



A placa possui um LED para indicação de estado, funcionando da seguinte forma:
  • Acesso constantemente: canais A e B com sinal
  • Piscando uma vez: canal A sem sinal
  • Piscando duas vezes: canal B sem sinal
  • Piscando três vezes: canais A e B sem sinal
Especificações
  • Duas saídas independentes para controle de motores (ou cargas resistivas de até 1A)
  • Tensão de alimentação: 6 V até 15 V (2S e 3S)
  • Corrente: 1,1 A contínuos por canal (2,8 A de pico)
  • Tensão do BEC: 5 V
  • Corrente do BEC: 150 mA
  • Sinal de entrada: rádio controle (PPM)
  • Modos de controle: Mixer, Tank e Mirror
  • Proteção térmica
  • Proteção contra alimentação reversa
  • Possui Fail-Safe: Sim
  • Dimensões: 25 x 15 mm
  • Possui cabos soldados: não, pois existe a possibilidade de usar com cabos, barras de pino macho ou fêmea
  • Peso: 5g
Documentação


Para fazer comentários é necessário estar logado. Efetuar login.

Você ainda nao é cadastrado? Cadastre-se agora!


lucashudson2002
date Enviado 2023-06-16 13:44:28
Boa tarde! É possível disponibilizar o esquemático e o 3d da placa? Agradeço!

luan.ferreira
date Enviado 2023-06-16 16:24:38
lucashudson2002
Olá! Gostaríamos de informar que adicionamos o modelo 3D da placa na descrição do produto. Sendo assim, você já pode usá-lo como referência.

ESGUIMARAES
date Enviado 2021-10-24 15:29:01
bom  dia  sres
Eu    comprei  o Kit  do  Tanque  e  vi  no  vídeo  que  tem um  produtos  interessantes ,  gostaria  que vc  fizessem videos de  aplicação básica   assim   desenvolvemos    nossos  conhecimentos  com  estes novos  produtos.
um  abraço  e  fico na  espera  de  novos  videos  de  aplicação

Giovanni5
date Enviado 2021-10-25 08:05:45
ESGUIMARAES
Agradecemos pela sugestão, iremos avaliar a melhor maneira de gravar o vídeo da aplicação básica. Fique por dentro das nossas redes sociais para ser avisado quando o vídeo estiver disponível para assistir.
