R$119,00Construída com relação de 9:1, este modelo é extremamente rápido, indicada para protótipos que necessitem de velocidade, agilidade e confiabilidade.
Recomendada para projetos robustos de Hockey bem como Featheweight, entre outros.
Especificações:
Tipo de Redução: | Planetária |
Relação de Redução: | 9:1 (2 Estágios) |
Diâmetro do Eixo de Saída: | 15mm |
Rasgo de Chaveta: | 5mm - DIN6885 |
Comprimeto Útil de Eixo: | 38mm |
Largura/Altura(Quadrada): | 50mm |
Comprimento da Caixa: | 110mm |
Comprimento Total com Motor: | 178mm |
Furação para Fixação: | 8 furos com rosca M6 |
Material do Bloco Frontal: | Aço SAE1045 |
Material do Bloco Motor e Corpo: | Alumínio 6351-T6 |
Peso: | 740g |
Conteúdo:
- 01 x Redutor Planetário Orbit700 9:1
- 01 x Pinhão 20 dentes p/ eixo de 5mm *
- 02 x Parafusos M4x8
- 02 x Arruelas de Pressão M4

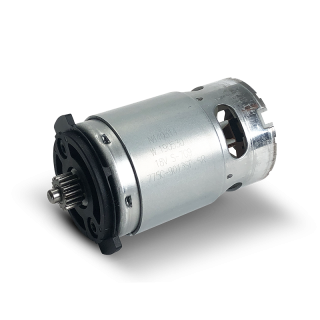

Este produto deve ser usado em conjunto com motores DeWalt 18V ou motores série RS-775 **
A linha Orbit700 é construída com a mesma série de engrenagens utilizada na Caixa DWNS, material este já testado e aprovado em robôs de combate, resistente e confiável. Seu eixo de saída fabricado em aço SAE1045 de 15mm, vem já chavetado e com rosca frontal M6, apoiado sobre um bloco frontal também usinado em Aço SAE1045, garantindo durabilidade das roscas e melhor suporte ao rolamento do eixo. Além disso, o bloco frontal oferece mais opções de fixação que os modelos anteriores, seja pelas roscas da base ou até mesmo pela face.
Porém, o maior diferencial da linha Orbit700 está na sua facilidade de manutenção, permitindo ser desmontada sem a necessidade de ferramentas complexas.
Tabela de Entradas e Saídas do Conjunto.
Motor de Entrada | / Tensão Aplicada | / Rotação de Saída | / Torque Máx. Eficiência | / Torque Máximo (Stall) |
---|---|---|---|---|
Motor DeWalt 18V | 18V | 2.333 RPM | 14,0 kgf.cm | 118,8 kgf.cm |
Motor DeWalt 18V | 14.4V | 1.867 RPM | 11,2 kgf.cm | 95,0 kgf.cm |
Motor DeWalt 18V | 12V | 1.556 RPM | 9,4 kgf.cm | 79,2 kgf.cm |
"Esta redução de 9:1 não é recomendada para Lightweight! Por ser muito curta para esta categoria de peso, o que pode vir a superaquecer e queimar o motor. Sempre confira seus cálculos para garantir pleno funcionamento de seu projeto."
IMPORTANTE:
*Ao montar o Pinhão em seu motor elétrico, garanta que o eixo está apoiado e bem calçado em uma base. Pressione a engrenagem com o auxílio de uma prensa manual.
A distância da engrenagem para a face do motor deve ser de 6mm ou menos, recomendamos que veja o Desenho Técnico Orbit700 9:1 para entender este procedimento.
Atenção para não forçar demais o conjunto e entortar o eixo do motor.
Atenção também para não montar o pinhão torto, a tolerância do pinhão é apertada e ele irá oferecer resistência à montagem, então use alguma base ou guia para garantir paralelismo.
**Não nos responsabilisamos por adaptações com motores diferentes dos aqui recomendados.
***Não execute a montagem deste item se você não dispôe de conhecimento para a tarefa. Não nos responsabilizamos por montagens mal feitas ou que levem a entortar ou danificar qualquer parte da caixa ou motor.
****Após a montagem do motor elétrico é recomendado amaciar a caixa de redução. Deixe o conjunto funcionar alguns minutos para direita e depois para a esquerda. Isso vai auxiliar reduzindo ruído e melhorando rendimento.
Documentação para Download:
- Desenho Técnico Orbit700 9:1
- Diagrama de Componentes Orbit700 9:1
- Arquivo CAD - Parasolid
- Arquivo CAD - STEP
- Arquivo CAD - Solidworks
