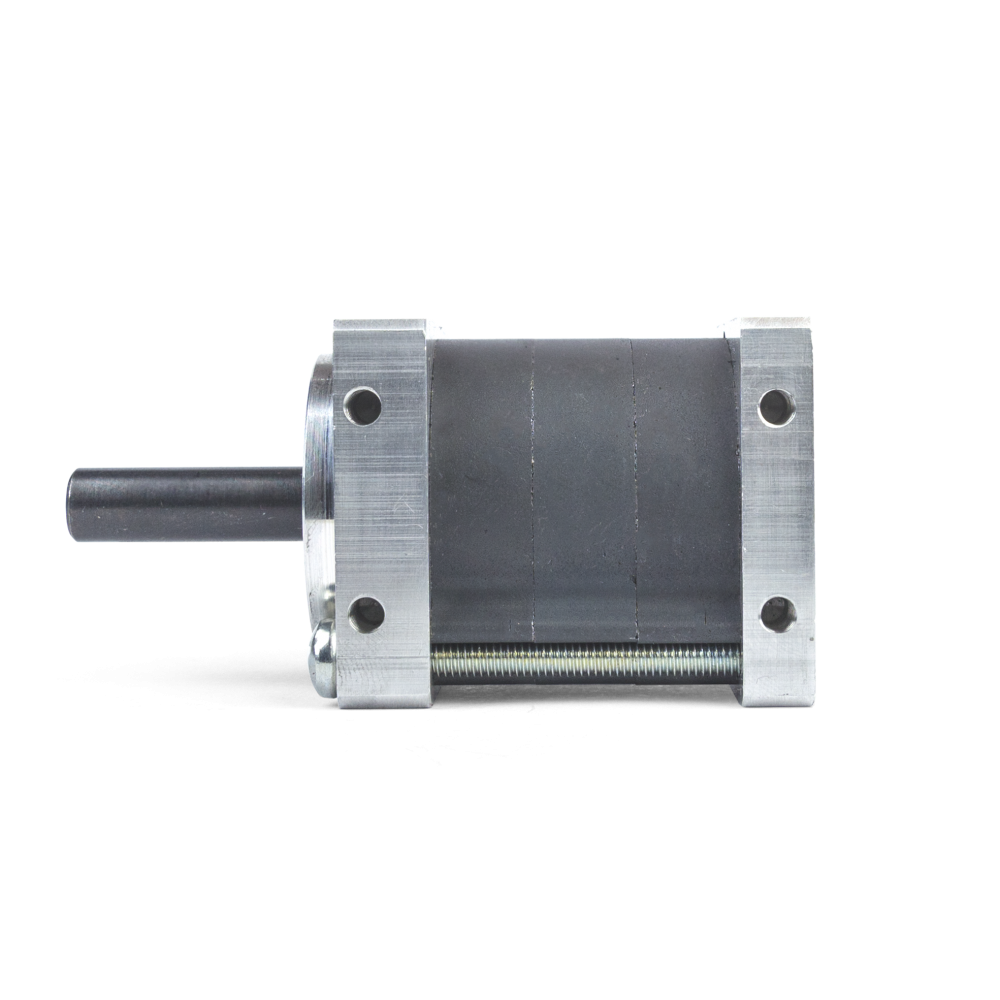

Caixa de Redução Orbit500 64:1
- Pague em até 12x no cartão
- Pague através do PayPal
- Pague por Boleto Bancário
- Pague por PIX
Produtos Relacionados
Hub Sextavado 12mm - Eixo de 8mm
R$19,90
Acoplador para Eixo de 8mm
R$15,00
Orbit500 - Prato de Estágio 4:1
R$17,50
Este produto deve ser usado em conjunto com motores da Série-500, tais como: RS-540, RS-545, RS-550, RS-555, AK-555, ou similares. Veja acima na seção "Produtos Relacionados" os motores compatíveis com a caixa de redução que temos em nossa loja.
A linha de reduções planetárias Orbit500, foi criada para prover uma opção de redução leve, compacta e versátil. Feita especialmente para se adaptar aos mais diversos projetos de automação, robótica, sistemas de movimentação/locomoção e trabalhos acadêmicos.
Devido ao seu porte reduzido, este conjunto torna-se perfeito para a criação de pequenos protótipos.
Seu uso se estende, mas não se limita, a: Robôs da categoria Hockey, Sumô (RC e Auto), Trekking-Pro, Hobbyweight entre outros... Basta escolher sua relação de redução (4X, 16X ou 64X) e mãos a obra!
Caso você queira modificar ou personalisar sua redução, isso também é muito fácil! Os estágios da Orbit500 são intercambiáveis e de encaixe. Desta forma basta retirar ou adicionar um estágio para mudar as relações.
Outro diferencial está na Engrenagem Externa/Colar, que é fabricada em aço o que a torna muito mais durável e robusta. Diferentemente de outras opções no mercado que são feitas de alumínio.
Veja abaixo o que acompanha a caixa:
- 1Redutor Planetário 64:1
- 1Pinhão para eixo de 1/8" (3,175mm)*
- 2Parafusos M4 x 45 mm
- 2Parafusos M3 x 8 mm
- 2Arruelas de Pressão M3
| Tipo de Redução: | Planetária |
| Rendimento: | 0,96 ~ 0,98 |
| Redução: | 64:1 - 3 Estágios |
| Diâmetro do Eixo de Saída: | 8mm |
| Tipo de Encaixe do Eixo: | "D" com 1mm de rebaixo |
| Largura/Altura(Quadrada): | 38,1mm (1,5") |
| Comprimento da Caixa: | 49,5mm |
| Comprimento do Eixo: | 26,5mm |
| Furação para Fixação: | 8 furos com rosca M4 |
| Módulo das Engrenagens: | 0,6 |
| Material das Engrenagens: | Aço MPIF FC-0208 |
| Material do Bloco: | Alumínio 6351-T6 |
| Peso: | 242g |
IMPORTANTE:
*Ao montar o Pinhão em seu motor elétrico, garanta que o eixo está apoiado e bem calçado em sua base. Pressione a engrenagem com o auxílio de uma pequena prensa manual.
A distância da engrenagem para a face do motor deve ser de 8,5mm ou menos.
Veja o Desenho Técnico de Componentes para entender este procedimento.
Atenção para não forçar demais e entortar o eixo do motor
Atenção também para não montar o pinhão torto, use alguma base ou guia para garantir paralelismo
**É possível também adquirir um motor já montado com o Pinhão! Para isto, escolha a opção na página do produto do motor.
***Após a montagem do motor elétrico é recomendado amaciar a caixa de redução.
Deixe o conjunto funcionar alguns minutos para direita e depois para a esquerda. Isso vai auxiliar reduzindo ruído e melhorando o rendimento.
| Motores de Entrada | Rotação de Saída | Torque Máximo Rendimento | Torque Stall |
|---|---|---|---|
| Motor AK-555 12V 6500 RPM | 101,6 RPM | 19,6 kgf.cm | 85* (108,8) kgf.cm |
| Motor RS-555 12V 8000 RPM | 125,0 RPM | 14,8 kgf.cm | 85* (118,4) kgf.cm |
| Motor AK-555 12V 18200 RPM | 284,4 RPM | 25,0 kgf.cm | 83,2 kgf.cm |
VELOCIDADE MÁXIMA DE ENTRADA: 22.000 RPM
Não exceder sob risco de danificar as engrenagens
TORQUE MÁXIMO DE SAÍDA: 85 kgf.cm *
Não aplicar cargas que excedam o torque máximo, caso contrário o último estágio de engrenagens pode ser danificado.
Para motores que possam levar o conjunto a ultrapassar este limite de torque, sobretudo em reduções de múltiplos estágios, não permitir que o motor opere próximo do seu stall de torque. Recomenda-se limitar a corrente dos motores ou mesmo usar uma transmissão externa para manter o torque máximo dentro do limite de segurança da caixa.
PESO MÁXIMO DO ROBÔ POR PAR DE MOTORES: 7kg
Recomendada para robôs Classes; Hobbyweight (5,44kg), Sumô Auto/RC (3kg), Hockey-Pro (6,8kg) e outros.
Para a criação de seus projetos, baseie-se em um máximo de carga sobre rodas de 7kg por par de motores. Rôbos mais pesados do que isso, terão uma força inercial muito alta. Que ao ter seu movimento freiado ou revertido, levará o eixo das rodas a um esforço de torque maior do que o máximo suportado pela caixa. Podendo resultar em Quebra.
Documentação
Para fazer comentários é necessário estar logado. Efetuar login.
Você ainda nao é cadastrado? Cadastre-se agora!
Enviado 2020-06-07 10:05:52Bom dia, posso adicionar um estágio a mais nesse redutor orbit500?? Daí eu ficaria com 4 estágios e uma relação de 1:256 correto?? Isso causaria algum problema ou é só eu comprar as peças do novo estágio e instalar?? Muito obrigado!!
Enviado 2020-06-08 11:07:55lucas.gear2
Sim, você pode adicionar mais um estágio à esta caixa de redução, para ter a relação de 1:256. Porém leve em consideração que isso resultará em um torque altíssimo, o que pode causar uma certa resistência conforme o uso e acabar danificando algum componente interno. Além disso, a limitação de torque ainda é mantida (85 kgf*cm).
Enviado 2020-06-23 10:45:53lucas.gear2
Entendo, no meu caso estou com os 19kgf.cm e quase deu, precisava de um pouco mais, então creio que não excederá os 85kgf.cm! Ou eu poderia trocar o motor correto? Qual seria o motor que me recomenda para maior torque? Obrigado
Enviado 2020-06-23 11:42:12lucas.gear2
Mesmo que o valor de torque esteja abaixo do máximo recomendado, ainda é possível que este valor seja superado durante uma parada ou reversão brusca do conjunto, portanto tome cuidado ao realizar estas tarefas. Trocar o motor de entrada da caixa de redução pode aumentar o torque de saída, e para isso você pode utilizar o motor 12 V 18200 RPM (https://www.robocore.net/loja/motores/motor-dc-12v-18200rpm/com-pinhao), que é o motor mais potente e que é compatível com esta caixa de redução, mas vale lembrar que, isso aumentará a velocidade de saída também.
Enviado 2019-10-30 23:45:10Como eu faço a manutenção desses motores? Tem algum tipo de graxa ou lubrificante que vocês indicam ou recomendam? Poderiam me explicar um pouco mais sobre esse tipo de manutenção, por favor. Desde já agradeço!
Enviado 2019-10-31 00:18:01heryckmichael
Correção: Como eu faço a manutenção da caixa de redução*?
Enviado 2019-10-31 08:43:40heryckmichael
Para lubrificar a caixa de redução recomendamos utilizar uma graxa de sabão de lítio, ou graxas que são normalmente utilizadas para rolamentos. Para isso é necessário desmontar a caixa de redução e limpá-la (caso tenha sofrido algum dano em suas engrenagens) para remover impurezas, e então aplicar a graxa sobre as engrenagens da caixa de redução. Após a manutenção, basta remontá-la e testá-la.
Enviado 2019-08-29 20:59:52Boa noite! Vocês tem algum motor brushless que possa receber essa caixa de redução? Se sim, quais? E quais valores de torque e rpm conseguiria! Obrigado
Enviado 2019-08-30 09:28:22lucas.gear2
Infelizmente não temos nenhum motor brushless à venda em nosso site, porém você pode adaptar a caixa, ou o motor, para que o conjunto se encaixe. A relação de rotação e torque de saída do novo conjunto de motor e caixa de redução, irá depender muito do motor escolhido, já que a velocidade do eixo do motor será dividido por 64 ao ser acoplado à caixa de redução. O torque não possui uma relação exata, mas o aumento do torque de saída é proporcional à sua velocidade.
Enviado 2019-08-13 19:02:54Essa caixa de redução é compatível com o Nema 34 52,0 kgf.cm (AK34/52F4CN1.8) ?
Enviado 2019-08-14 09:51:12karen_garcezb
Esta caixa de redução não é compatível com motores de passo NEMA, já que, o pinhão do eixo do motor desta caixa de redução possuí um furo de diâmetro de 1/8" (3,175mm). Já o eixo do motor de passo NEMA 34 52,0 kgf.cm possuí um diâmetro de eixo de 12,7 mm.
Enviado 2019-03-12 17:17:02Qualquer motor que tenha como diâmetro de eixo 3,175mm (1/8") vai encaixar nessa caixa de redução, certo?
Enviado 2019-03-12 19:07:21heryckmichael
Exato, o pinhão da caixa é para eixos de 1/8 " (3,175 mm). Apenas atente-se ao comprimento do eixo, para seja comprido o suficiente para encaixar o pinhão entre os satélites da caixa de redução.
Enviado 2019-01-05 19:03:32Quanto de força eu posso aplicar perpendicular ao eixo de saída da redução? Por exemplo, quero usar a redução nas rodas de um robô. Quanto de peso eu posso colocar em cima do robô sem entortar o eixo da redução e sem estragar suas engrenagens?
Enviado 2019-01-14 16:11:14lmreia
Estas caixas de Redução são recomendadas para uso em categorias pequenas, como: Hockey(6,8kg) , Sumô (3kg), Trekking-Pro e Hobbyweight (5,44kg). São categorias leves abaixo de 7kg. Para colocar mais peso sobre o conjunto existem 2 opções que podem ser desenvolvidas: - Usar um Contra apoio do eixo da roda com um outro mancal. Mantendo o conjunto sólido e alinhado. ou - Eixo da roda em mancais e eixo separado, que suportem a carga do robô. E acionamento do eixo da roda por algum elemento de transmissão, seja corrente, correia ou engrenagem.
Enviado 2019-01-14 16:13:30lmreia
Também é possível subir a carga total do conjunto se o peso for dividido em mais rodas. Por exemplo... um robô de 2 rodas usar 4 rodas.
