Permite acionar circuitos eletrônicos (solenóides, reles, leds, etc) até 10A, através do receptor de seu rádio.
Possui 4 modos de Fail-Safe: (configurados por jumpper)
1. Desligado
2. Ligado
3. Alternando (Liga-Desliga-Liga-...)
4. Mantém último estado
Sinal PPM acima de 1,55ms -> Liga
Sinal PPM abaixo de 1,45ms -> Desliga

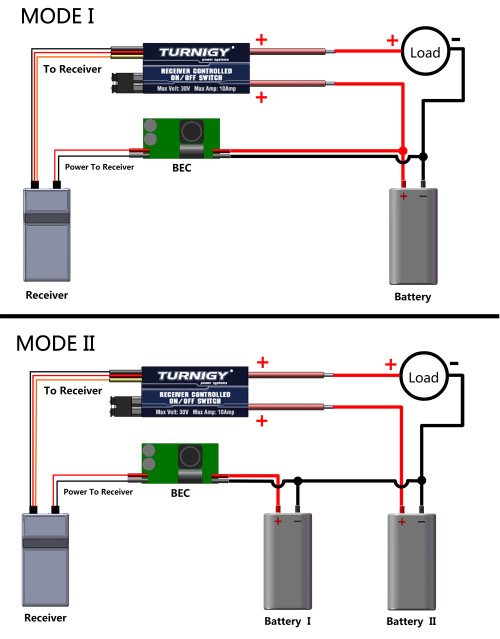

ATENÇÃO: Para que o circuito funcione corretamente, é necessário que o circuito acionado utilize o mesmo terra que alimenta o receptor. Para ilustrar melhor, veja o diagrama abaixo:
Possui 4 modos de Fail-Safe: (configurados por jumpper)
1. Desligado
2. Ligado
3. Alternando (Liga-Desliga-Liga-...)
4. Mantém último estado
Sinal PPM acima de 1,55ms -> Liga
Sinal PPM abaixo de 1,45ms -> Desliga
ATENÇÃO: Para que o circuito funcione corretamente, é necessário que o circuito acionado utilize o mesmo terra que alimenta o receptor. Para ilustrar melhor, veja o diagrama abaixo:
Para fazer comentários é necessário estar logado. Efetuar login.
Você ainda nao é cadastrado? Cadastre-se agora!
lucasgiusti
Enviado: 2017-11-06 19:18:05
Enviado: 2017-11-06 19:18:05qual o nome deste plug(conector)? vcs têm ele à parte?
Francois
Enviado: 2017-11-06 19:51:49
lucasgiusti
Enviado: 2017-11-06 19:51:49lucasgiusti
Trata-se de um conector Modu de três vias (alojamento). Infelizmente não temos o conector avulso, nem os terminais para crimpar no cabo, somente alguns cabos que usam esse tipo de conector (veja mais em https://www.robocore.net/loja/cabos).
Ricardo_Ribas
Enviado: 2016-09-13 17:11:05
Enviado: 2016-09-13 17:11:05Da pra usar com arduino ?
ViniDj
Enviado: 2016-09-13 17:31:03
Ricardo_Ribas
Enviado: 2016-09-13 17:31:03Ricardo_Ribas
Gerando o sinal PPM correspondente a liga e desliga, você consegue usar com Arduino.
willyanarruda
Enviado: 2015-02-10 17:43:06
Enviado: 2015-02-10 17:43:06Ok não etendi muito bem o esquema... Por exemplo eu quero ativar e desativar uma carga, um positivo por exemplo, eu vou ligar a entrada em uma daquelas pernas de fios mais grossos e a saÃda na outra ??? Preciso de ajuda ai pfv
ViniDj
Enviado: 2015-02-10 18:23:03
willyanarruda
Enviado: 2015-02-10 18:23:03willyanarruda
A chave eletrônica tem 3 fios de um lado e 2 fios mais grossos do outro lado. Os três fios mais finos de um lado você liga diretamente ao receptor do rádio controle. Os outros dois fios você vai ligar um direto ao negativo da bateria, enquanto que o outro vai passar pela carga que você quer ativar. O outro terminal da carga irá para o positivo da bateria. Quando a chave conduzir, a carga ficará acionada. O melhor jeito de saber como funciona é entender essa imagem: https://www.robocore.net/upload/lojavirtual/e-switch.jpg
WesleySerra
Enviado: 2013-11-03 00:39:33
Enviado: 2013-11-03 00:39:33Irá chegar mais algum dessa chave?
ViniDj
Enviado: 2013-11-04 10:37:56
WesleySerra
Enviado: 2013-11-04 10:37:56WesleySerra
Nós ainda iremos trabalhar com ela, porém não temos previsão para quando teremos mais unidades.
rcdy2003
Enviado: 2013-02-13 10:54:05
Enviado: 2013-02-13 10:54:05Deixa eu ver se entendi, a bateria que vai alimentar o receptor e a chave tem que ter pelo menos o polo positivo igual ao da carga ? Ou o polo negativo tem que ser o mesmo que alimenta o receptor e a Chave ?
Lenz
Enviado: 2013-02-13 13:12:07
rcdy2003
Enviado: 2013-02-13 13:12:07rcdy2003
A única exigência é que o negativo (presente no cabo de três vias, que vai conectado no receptor) seja comum com o negativo da bateria que estará alimentando a carga a qual quer acionar.
Wurs
Enviado: 2011-11-12 15:59:11
Enviado: 2011-11-12 15:59:11Uso uma desta para acionar o sistema de partida elétrica de um motor a gasolina. É ótima! Não dá problema com a interferência eletromagnética do motor e não falha. Já cheguei a dar curto nela sem quere entre alguns terminais e mesmo assim não queimou. Muito segura. Só atenção com a ligação do Negativo... se não ligar certo não funciona. E não queira passar mais de 10A por ela. Fora isso, é Show! Recomendo!
