Suporte para trilho DIN 35mm para Arduino

Quantidade:
Formas de pagamento:
  • Pague em até 12x no cartão
  • Pague através do PayPal
  • Pague por Boleto Bancário
  • Pague por PIX

Produtos Relacionados



O Suporte para Trilho DIN é uma plataforma de apoio ao desenvolvedor.

Quem já não teve alguma dificuldade em adaptar ou mesmo montar periféricos da família Arduino em um quadro elétrico? Agora com o Suporte dedicado a trilhos DIN, essa tarefa se tornou fácil e versátil!

Perfeita para fixação das seguintes placas:
  • - Arduino UNO R3 / BlackBoard / Arduino Leonardo
  • - Arduino Mega 2560 R3 / BlackBoard Mega
  • - Módulo Relé
  • - Módulo Relé Serial*

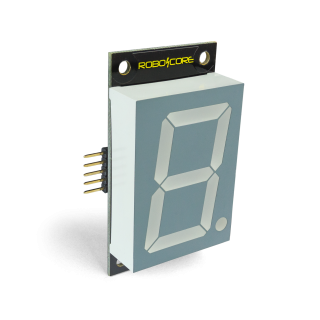

  • - Módulo Display Serial
O produto vem com Espaçadores de Fixação, permitindo montar ou desmontar a placa sem precisar retirar a base do trilho, além de manter uma distância segura para isolamento elétrico.
A base ainda conta com algumas linhas impressas, facilitando a identificação dos pares de furos de cada componente e auxiliando a encontrar a fixação das placas.

* Quando usada com o Módulo Relé Serial, é possível encaixar as placas em sequência, apoiadas ao trilho, sem perda de alinhamento.


Itens Inclusos
  • Este Kit Contém:
  • 1Base acrílica suporte para trilho DIN-3 mm
  • 2Garras de trava para trilho DIN-4 mm
  • 4 Parafusos M3 x 6 mm
  • 2Parafusos M3 x 12 mm
  • 4Espaçadores de 10 mm
  • 6Porcas M3

Documentação e Especificações
Manual de Montagem e Desenho Técnico
Dimensões e Fixações

Dimensões: 7,8 x 6,5 cm
Espessura: 3 mm
Material: Acrílico


Para fazer comentários é necessário estar logado. Efetuar login.

Você ainda nao é cadastrado? Cadastre-se agora!


heroddmitri
date Enviado 2022-03-25 07:32:07
me diga a vespa cabe ai???

Giovanni5
date Enviado 2022-03-25 07:57:20
heroddmitri
Como a Vespa foi baseada e possui o mesmo formato e furação da plataforma Arduino UNO, sim, a Vespa pode ser fixada neste suporte.

BrunoAnd
date Enviado 2021-11-03 13:51:11
É possível a fixação do ESP8266, sei que esta descrito ali em baixo as placas compatíveis, mas tenho um ESP8266 fixado em um pedaço de madeira dentro de uma estrutura que tem o trilho DIN.

BrunoAnd
date Enviado 2021-11-03 13:52:29
BrunoAnd
No caso em questão ele vai controlar 3 modulo rele conectados!

Giovanni5
date Enviado 2021-11-03 14:27:55
BrunoAnd
Infelizmente este suporte não possui furos de fixação para o ESP8266, porém você pode, se quiser, adaptá-lo para fixar a placa no trilho DIN.

harley_eva
date Enviado 2020-08-22 14:12:17
Boa tarde!
Muito legal este acessório, daria para prender um conjunto de 16 relés de 12v?

Giovanni5
date Enviado 2020-08-24 08:49:14
harley_eva
Isso vai depender muito das dimensões da placa que você deseja fixar neste suporte. Se você estiver se referindo ao módulo Relé Serial (https://www.robocore.net/loja/itens-eletronicos/modulo-rele-serial), sim, você pode fixar 4 módulos sobre 4 suportes deste, desde que o seu trilho DIN tenha comprimento suficiente para isso (veja as dimensões do suporte no desenho técnico).

andre.orsato
date Enviado 2020-08-12 14:39:12
Olá,

Qual a distância mínima entre as garras?
Pergunto isso pois tenho um trilho de 3,7cm (cabe um par de disjuntores) e gostaria de fixar uma Blackboard nele.

Obrigado

Giovanni5
date Enviado 2020-08-12 15:44:20
andre.orsato
Este suporte é compatível com trilhos DIN de 35 mm (3,5 cm), portanto não encaixará no seu trilho.

andre.orsato
date Enviado 2020-08-12 15:46:55
andre.orsato
Não amigo, o DIN que tenho é  de 35mm sim para o encaixe mas ele tem somente 3,7cm de comprimento... por isso pergunto a distancia maxima entre cada garra, pois se for mais que 3,7cm não vai dar certo no meu trilho padrão 35mm. Obrigado

Wurs
date Enviado 2020-08-12 18:11:39
andre.orsato
Olá André.
Subir no site uma versão nova do desenho com a cota da distância entre os encaixes do trilho. Vá no link e atualize ele que deve ir para a versão nova. O valor entre elas, medindo por fora é de 51mm.
Grande Abraço.

andre.orsato
date Enviado 2020-08-12 18:24:07
andre.orsato
Ótimo, muito obrigado. Uma pena não dar certo no meu projeto, mas mesmo assim vou fazer a compra pois poderá ser de uso futuro. Valeu pessoal, vocês são excelentes. Abraços
