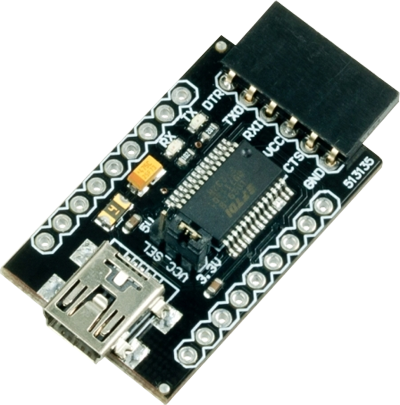

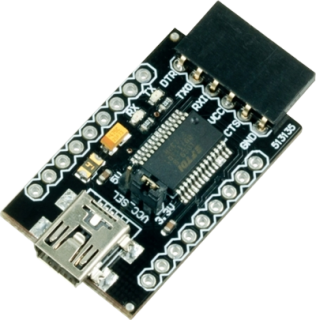

Esta é uma placa para o chip da FTDI FT232RL USB para Serial. A pinagem desta placa bate com o cabo FTDI para trabalhar com placas Arduino oficiais e compatíveis com alimentação de 3,3V e 5V. Ela também pode ser usada para aplicações em geral que utilizam comunicação serial. A grande diferença entre esta placa e o cabo FTDI é que esta placa possui o pino DTR ao invés do RTS. O pino DTR permite que um Arduino se auto-reset quando um novo programa é baixado na placa. Esta é uma característica muito legal, pois não é mais necessário pressionar o botão de reset ao fazer um upload. A placa se auto-reseta.

Os pinos denominados BLK e GRN correspondem às cores dos fios do cabo FTDI. O fio preto no cabo FTDI corresponde ao GND, verde é o DTR. Use estas cores para alinhas a placa com seu Arduino.

Existem prós e contras entre se usar cabos FTDIs e esta placa. Esta placa, por exemplo, possui leds RxTx indicativos de gravação, porém esta placa precisa de um Cabo Mini-USB. O cabo FTDI é bem protegido contra elementos, mas é grande e não pode ser encorporado a um projeto facilmente. A placa FTDI utiliza DTR para causar um reset do hardware automaticamente, enquanto que o cabo FTDI utiliza um sinal RTS.

Especificações

Saída 3,3V ou 5V (selecionável via jumper)

Documentação

Esquema
