Driver de Motor De Passo A4988 com regulador de tensão

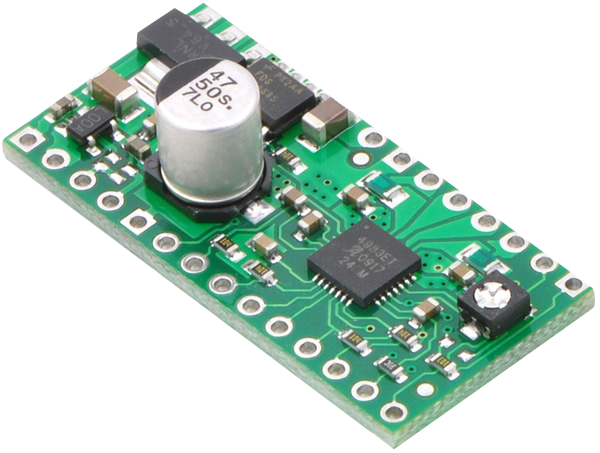

Esta á uma placa com o chip da Allegro A4988 para controlar motores de passo. Nós recomendamos a leitura do datasheet do A4983 antes de usar esta placa. Esta placa permite você controlar motores de passo bipolar com saídas de até 2A por bobina. Aqui estão algumas características desta placa:
Interface de passo e direção simples.
5 resoluções diferentes de passo: passo completo, meio passo, passo um quarto, passo a oitava e a dezesseis avos.
O controle ajustável de corrente permite que você use um potenciômetro, o que permite a você utilizar tensões acima da tensão nominal de seu motor de passo.
Sensor de temperatura que desliga o circuito.
Este driver possui proteção contra tensão reversa em sua alimentação principal além de reguladores de tensão de 5 V e 3.3 V eliminando a necessidade de uma lógica separada para controlar o driver com microcontroladores alimentados a 5 V ou 3.3 V. Também possuímos uma versão menor do driver A4988 sem os reguladores de tensão.
Veja o Datasheet do chip A4988 para saber como controlar o motor.
Veja o esquema de ligação nas imagens do produto.
Comentários:
Para fazer comentários é necessário estar logado. Efetuar login.
Eu recentemente comprei 3 motores de passo como esse:> Motor de Passo Unipolar/Bipolar Astrosyn 23KM-C051-07V para usar em um braço mecânico e deparei com o problema do driver. Eu posso usar um driver desse para controlar quantos motores?
Caso seja possível controlar apenas 1, teria um desconto caso eu comprasse 3 dele? E mais uma coisa... O lugar para soldar é vazado, ou seja tem um furo na placa para inserir as pontas dos fios para soldar? Obrigado
ViniDj
Enviado: 2013-03-18 16:51:57
O correto é utilizar 1 driver para cada motor, pois se usar o mesmo driver para mais de 1 motor todos eles farão exatamente a mesma coisa (e para um braço mecânico com certeza você precisa de ter movimentos independentes). Infelizmente não temos como dar um desconto para esta quantidade. Quanto aos furos, sim, são vazados e o furo é metalizado (tanto faz soldar de um lado ou do outro).
oi tudo bem
gostaria de saber quando motores eu posso controlar ?
qual a sua tensão de saída?
e qual e mais indicado pra controle de motores de passo ele ou audomoto?
obrigado
ViniDj
Enviado: 2012-10-08 11:25:32
Para controle de motores de passo você deve utilizar as placas com chip A4983 OU A4988. O shield Ardumoto é indicado para controlar motores pequenos de corrente contínua, ou seja, motores DC. Com uma placa você pode controlar 1 motor que esteja dentro das especificações. A tensão de saída depende da tensão que você introduzir nos pinos VMOT e GND do controlador.
Carrinho
Enviado: 2013-05-03 00:43:03
