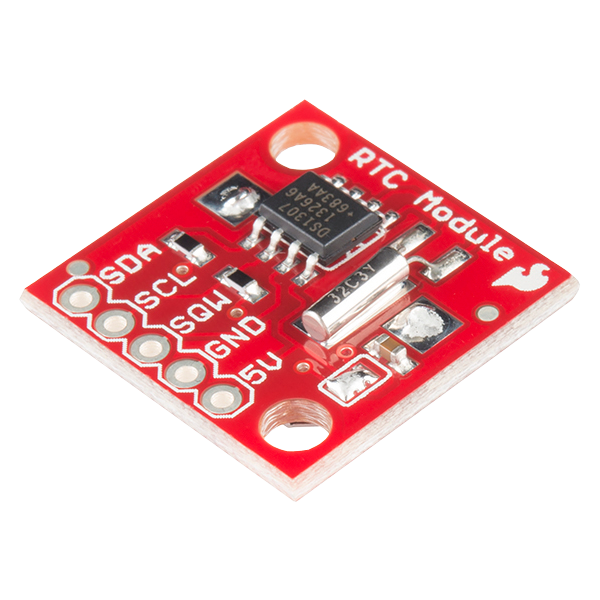

Esta placa é foi feita para utilizar de uma maneira fácil o chip DS1307, um chip de Real Time Clock, ou seja, de relógio de tempo real. A placa vem toda montada e pré-programada com a hora do Colorado – Estados Unidos (você deve programar para sua região). Este módulo inclui uma bateria de Litio (CR1225 41mAh), que irá fazer o módulo contar o tempo por no mínimo 9 anos (normalmente 17 anos) sem uma fonte externa de 5V. O DS1307 é acessado via protocolo I²C.

Características:

Interface 2 fios I²C

Hora : Minutos : Segundos AM/PM

Dia Mes, Data – Ano

Compensação de ano bissexto

Calendário até ano 2100

Inclui lugar para por a bateria

Pino de saída de 1Hz (para se ter contagem precisa de 1 segundo)

56 bytes de memória Não-volátil disponíveis ao usuário

Dimensões:

20 x 20mm

Documentação:

Esquema do módulo

Desenho dimensional do módulo

Datasheet do DS1307

Exemplo em Wiring

Software:

Código de exemplo no 16F88

Tutorial para Arduino em Inglês (de John Vaughters)

Tutorial para Arduino em Português (de Daniel Gonçalves)
