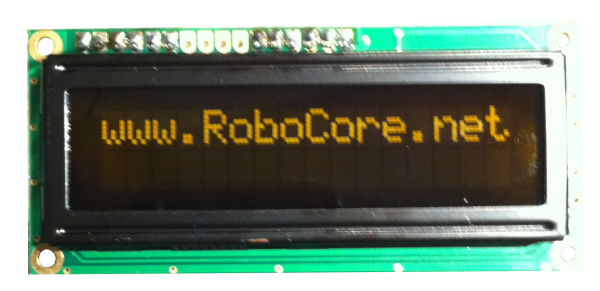

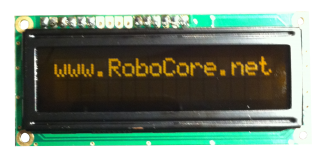

LCD 16x2 3,3V Âmbar no Preto

Quantidade:
Este é um display de 16 caracteres por 2 linhas que funciona em 3.3V. Utiliza o chipset ST7066/HD44780 de interface paralela (datasheet). O código da interface está disponível gratuitamente. Você vai precisar de aproximadamente 11 pinos de entrada/saída (I/O) para fazer interface com esta tela LCD. Inclui LED backlight.

Documentação:

  • LCD Datasheet
  • ST7066 Datasheet
  • Exemplo de como ligá-lo ao Arduino (lembre-se de alimentar o display com 3.3V não com 5V)

  • Características:

  • Display LCD 16x2 de alta qualidade
  • Dimensões: 8.6 x 36 x 80mm
  • Tensão de alimentação: 3.3V
  • Backlight LED âmbar
  • Caracteres de 5x8 pontos
  • Controlador ST7066
  • 1/16 duty cycle
  • Comentários:



    Para fazer comentários é necessário estar logado. Efetuar login.

    Você ainda nao é cadastrado? Cadastre-se agora!


    samuel_gre
    Enviado: 2013-03-24 10:37:16
    responder

    bom dia galera.... o LCD ja vem com os furos para soldar os pinos???? obriagado....

    ViniDj
    Enviado: 2013-03-25 11:43:24

    Sim, vai com os furos para você soldar os pinos, porém os pinos devem ser adquiridos a parte.

    samuel_gre
    Enviado: 2013-03-23 11:20:42
    responder

    eu consigo usar sem os pinos???

    Lenz
    Enviado: 2013-03-23 14:31:45

    Para conseguir utilizar esse LCD, você deve soldar os fios diretamente em seus terminais, ou soldar uma barra de pinos e utilizar cabos jumpers, o que seria mais recomendado. Mas de qualquer forma você tem de soldar.

    lucasfugisawa
    Enviado: 2013-03-11 10:34:08
    responder

    Bom dia. Em minha última compra na Robocore, comprei este LCD. Porém, ao recebê-lo, notei que ele vem sem os pinos. Poderia, por gentileza, confirmar se os pinos que tenho que comprar são esses? Barra de 40 Pinos Macho 180º http://www.robocore.net/modules.php?name=GR_LojaVirtual&prod=148 Obrigado!

    ViniDj
    Enviado: 2013-03-11 10:37:01

    Os LCDs são vendidos sem pinos. Você pode usar esta barra macho de 180º com ele, perfeitamente.

    lucasfugisawa
    Enviado: 2013-03-11 15:09:15

    Ok, Obrigado!

    ByteStorm
    Enviado: 2012-12-23 05:03:26
    responder

    Ps. No tutorial as cores dos resistores não adiantam em nada, não batem com os resistores do Kit ¬¬

    ViniDj
    Enviado: 2012-12-26 12:20:24

    Este não é o LCD que vai no kit, porém iremos verificar um modo melhor de colocar os componentes no manual do kit.

    ByteStorm
    Enviado: 2012-12-23 04:42:52
    responder

    Existe uma falha nesse tutorial, para que ele funcione é necessário conectar um jumper a mais: GND (da protoboard) -> resistor (na mesma linha que o cabo amarelo) Teoricamente o tutorial está certo pois o jumper que está no tutorial conecta a porta de brilho do LCD (pino 3 no LCD) com o GND (pino 1 do LCD), porém foi necessário adicionar a conexão acima citada, que conecta o resistor também ao GND da protoboard. Recomendo usarem dois resistores de 300 ohms cada, ALIAS bem que no tutorial poderiam especificar em TEXTO qual resistor está sendo usado em cada tutorial, custava nada ¬¬

    ViniDj
    Enviado: 2012-12-26 12:22:51

    Como os displays não são todos iguais, mesmo porque na eletrônica não existem dois componentes exatamente idênticos, colocamos o valor de 300 ohms pois para a esmagadora maioria dos LCDs eles funcionam com os 300 ohms. Obrigado por mostrar que pode haver casos de que fica melhor com 600 ohms (acredito que ao dizer recomendo usarem dois resistores você quis dizer em série, correto?). Obrigado pelas dicas.

    sergioru
    Enviado: 2012-08-21 22:36:08
    responder

    Comigo só funcionou bem quando liguei o Backlight em 5V e ai foi só ajustar o pot...

    Brunoverbo
    Enviado: 2012-02-20 17:09:30
    responder

    eu comprei esses display aqui, e está havendo alguns problemas com ele. não vejo ele funcionar, apenas os leds de fundo acende. estou colocando nele o projeto 24 do livro arduino básico, cujo codigo fonte e figura está disponivel aqui na robocore. *nao estou conectando a 5v, e sim a 3,3v

    ViniDj
    Enviado: 2012-02-22 13:10:05

    Você precisa girar o potenciômetro até conseguir enxergar os caracteres.
